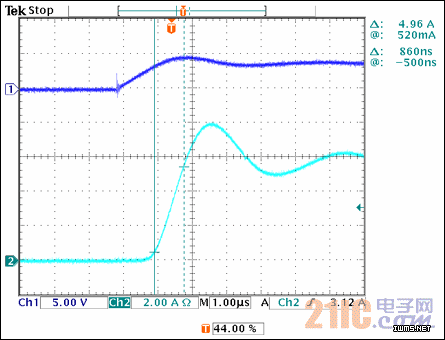

图5. LED电压(CH1)和LED电流(CH2)上升时间的测试数据

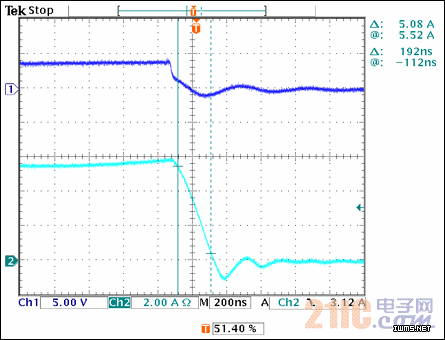

　　图6. LED电压（CH1）和LED电流（CH2）下降时间的测试数据

　　测试参数

　　温度测量

　　VIN:10V

　　IOUT:6A

　　TA:25°C

　　电路板温度：+50°C

　　Q3、Q4和Q9温度：+52°C

　　U1表面温度：+47.5°C

　　L1磁芯温度：+75°C （电流为5.8A时，L1温度高出环境温度40°C）

　　上电顺序

　　在VIN+和GND之间连接0至20V、5A电源（PS1）。

　　在J6 （V_CONTROL）连接0至5V电源（PS2）。

　　将额定值大于6A的LED通过尽可能短的连线连接到LED+和LED-,以降低引线电感。如果需要较长连线，请务必使用双绞线连接。

　　J5、J8保持开路。

　　打开PS2电源，输出1.1V.

　　逐渐增大PS1电源输出，达到10V.LED被点亮，工作在1.5A连续电流。

　　将一个幅度为3V至5V、30%占空比的信号连接至PWM引脚。LED电流将由PWM信号控制通、断。

　　将PS2输出电压从1.1V调整到2.8V.在PWM处于导通期间，LED电流从1.5A上升到6A.
