2．1 数据采集模块

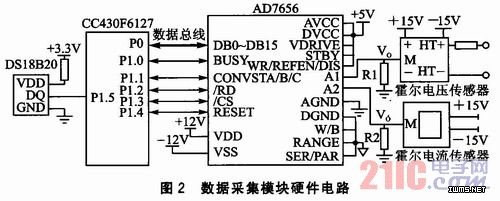

    数据采集模块需要采集通信电源的电压、电流、温度等参数，硬件电路如图2所示。数据采集模块由单片机CC430F6127(简称F6127)控制，首先通信电源的电压和电流分别通过霍尔电压传感器和霍尔电流传感器进行转换，两种传感器的输出均为电流信号，两个传感器输出的电流分别经过R1和R2采样电阻后，在电阻两端形成一个电压降，由于电阻的一端接地，所以电阻的另一端VO即为转化后的电压信号；然后由AD7656采集采样电阻R1和R2两端的电压，根据传感器的变比即可求出输入电压和电流的幅值；F6127通过相关的算法可以求出电压和电流的最大值和平均值等参数，将此数据发送给监控中心。

    本系统采用的AD7656模数转换芯片是6通道同时采样的16位逐次逼近型ADC，可以满足高分辨率、多通道、高转换速率和低功耗要求，主要应用于电力监控系统、仪器控制系统等。如图2所示，AD7656的电源正电压VDD为+12 V，电源负电压VSS为-12 V，模拟电压AVCC、逻辑电压VDRIVE和数字电压DVCC均为+5V。AD7656的STBY接VDRIVE，选择正常模式；SER／PAR端口接地，选择并行接口；W／B接地表示16位并行输出；RANGE端口接地表示选择输入电压范围±10V；WR／REFEN／DIS接VDRIVE表示选择内部参考。单片机F6127的P0口作为并行数据口与AD7656的并行数据口DB0～DB15相连，P1．0端口与AD7656的BUSY相连，用来检测转换是否结束；P1．1端口与CONVST A、CONVST B和CONVST C 3个端口相连，控制AD7656同时采样6路信号；P1．2端口与AD7656的读信号RD相连作为读取数据控制口；P1．3端口与AD7656的／CS端相连作为片选口；P1．4端口与AD7656的RESET端口相连作为重启控制端口。
    通信电源自身会产生热量。它的温度会影响电源的供电性能，实时测量通信电源的温度对于更好的控制电源的供电起着十分重要的作用。本系统中采用DS18B20温度采集芯片采集通信电源的温度，DS18B20是一款高速度、高精度的温度传感器，其电源供电电压为3．3 V；测量范围为-55～+125℃；测量精度为0．5℃。在安装温度传感器时，需要将DS18B20芯片尽可能地贴近通信电源。单片机CC430F5137的P1．5口与DS18B20的DQ口相连，用来控制DS18B20的读写等操作。
2．2 RF无线电数据传输模块
    RF无线电数据传输装置由CC430F6127单片机内部集成的CC1101无线电收发器构成。CC430F6127单片机是TI公司的MSP430F6xx系列MCU与低功耗RF收发器相结合的一款产品。在低功耗模式下可实现极低的电流消耗，采用电池供电的无线网络应用可连续工作长达10年以上。微型封装所包含的高级功能还可为创新型RF传感器网络提供核心动力，可以向中央采集点报告数据。CC430F6127为16位超低功耗：MCU，系统支持最大时钟频率20 MHz，具有4 KB RAM、32 KB Flash、64个引脚、CC1101无线电，供电电压范围为1．8～3．6 V，正常工作模式消耗电流为160μA／MHz，LPM_3消耗电流为2．0μA～PM_4模式消耗电流为1．0μA。

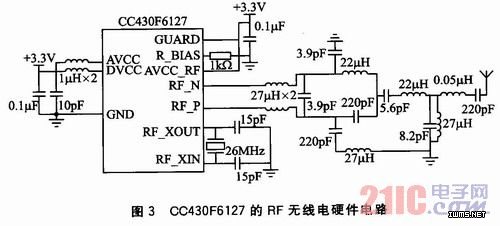

    CC430F6127单片机内部集成的CC1101无线电收发器的RF频率有3个范围，分别是：300～348 MHz、389～464 MHz、779～928 MHz。根据TI提供的数据手册以及系统的要求，本系统的RF频率设为433 MHz，数据包长度可以达到20字节，数据传输速率为38．4 kbps，发送功率最大可以达到12．6 dBm。本系统能够根据监控点与监控子网络中心点的距离来调节发射功率的大小，以实现低功耗的目的。硬件电路如图3所示。C CA30F6127的供电电压为+3．3 V，RF外接晶振频率为26 MHz，其中RF_N和RF_P为RF无线电收发器的接收，发射引脚。两引脚外接电子器件和功率天线。
