1 引 言

　　单片机应用系统具有结构简单，可靠性高，灵活性强，性能价格比高等特点，如今已被广泛地应用于计算机行业的各个领域。随着单片机应用的推广，相应地带来了单片机系统的维护问题，特别是在相同硬件结构条件下多个版本软件的管理问题，因此实现单片机系统的在线维护是非常必要的。

　　2 系统设计原理

　　单片机系统的在线维护有两种情况，一种就是就将系统的程序分成两个部分，并分别装载到单片机的EPROM与FLASH中，如AT89C52等，因为EPROM一般需要通过专门的编程仪器才能实现编程，所以一般是不能在线更改的;但是由于FLASH可以在线进行改写，通过对FLASH的在线编程就可实现单片机系统的在线维护了。此时的FLASH芯片也可以看成是一个扩展的程序存储器。另一种情况就是具备程序加载功能的芯片，如TMS320VC33、TMS320F206等，它们在系统启动时从FLASH中加载程序并执行，此时只要动态维护FLASH中程序就可以实现对系统的维护了。

　　本文以ATMEL公司的AT89C52单片机为例，采用串行通信方式，对单片机系统在线维护的实现进行阐述。在系统中，程序按一定规则分别装载在AT89C52以及FLASH中，在保持AT89C52中程序不变的情况下，根据系统的需求可以动态更新FLASH中的程序。AT89C52中的程序与FLASH中的程序有如下的结构关系。

　　图1 AT89C52与FLASH的程序结构关系图

　　上图中，通常称AT89C52中的程序为引导程序，FLASH中的程序称为加载程序。引导程序应该具有基本的功能，如初始化、系统的公用功能、中断向量定义等，还要有加载程序的功能(具有串行通信的能力，并对FLASH芯片进行读/写操作)。维护时，将.BIN程序文件通过PC机串口发送给AT89C52，AT89C52接收数据并将其写入到FLASH芯片中，这样只要更新BIN程序文件就可以对单片机系统的软件进行维护。

　　3 硬件结构图示与说明

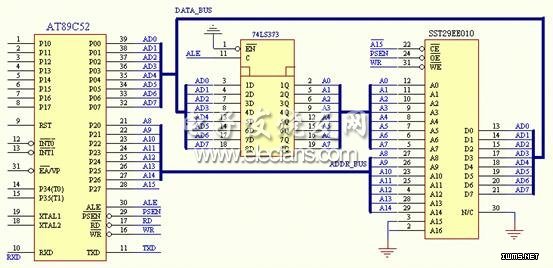

　　硬件电路如图2示。

　　图2 AT89C52与SST29EE010的接口电路

　　图2中SST29EE010的22引脚(

信号)接地址线A15的反，这样就可以在MCU产生8000H～0FFFFH寻址范围时选通SST29EE010，相应地对SST29EE010芯片的开锁与关锁写操作的2AAAH、5555H地址值也要分别加上8000H(有关SST29EE010芯片的开锁、关锁控制，请参考《单片机与嵌入式系统应用》2003年第8期P31-32)。

　　SST29EE010空间大小为128K字节，而AT89C52的最大寻址空间为64K，本文不考虑扩展的问题，直接将高地址A15、A16分别接地，只使用SST29EE010芯片的128K字节空间中的0000H~7FFFH的32K空间。要利用更多的空间，需要对寻址进行扩展。
