SPI（Serial Peripheral Interface）是一种串行同步通讯协议，由一个主设备和一个或多个从设备组成，主设备启动一个与从设备的同步通讯，从而完成数据的交换。
SPI接口由SDI（串行数据输入），SDO（串行数据输出），SCK（串行移位时钟），CS（从使能信号）四种信号构成，CS 决定了唯一的与主设备通信的从设备，如没有CS 信号，则只能存在一个从设备，主设备通过产生移位时钟来发起通讯。通讯时，数据由SDO 输出，SDI 输入，数据在时钟的上升或下降沿由SDO 输出，在紧接着的下降或上升沿由SDI 读入，这样经过8/16 次时钟的改变，完成8/16 位数据的传输。
SPI通信基于主-从配置。它有以下4个信号：
MOSI：主出/从入、MISO：主入/从出、SCK：串行时钟、SS：从属选择
芯片上“从属选择”(slave-select)的引脚数决定了可连到总线上的器件数量。
在SPI传输中，数据是同步进行发送和接收的。数据传输的时钟基于来自主处理器的时钟脉冲，摩托罗拉没有定义任何通用SPI的时钟规范。然而，最常用的时 钟设置基于时钟极性(CPOL)和时钟相位(CPHA)两个参数，CPOL定义SPI串行时钟的活动状态，而CPHA定义相对于SO-数据位的时钟相位。 CPOL和CPHA的设置决定了数据取样的时钟沿。
数据方向和通信速度
SPI传输串行数据时首先传输最高位。波特率可以高达5Mbps，具体速度大小取决于SPI硬件。例如，XICor公司的SPI串行器件传输速度能达到5MHz。
SPI总线接口及时序
SPI总线包括1根串行同步时钟信号线以及2根数据线。
SPI模块为了和外设进行数据交换，根据外设工作要求，其输出串行同步时钟极性和相位可以进行配置，时钟极性（CPOL）对传输协议没有重大的影响。如果 CPOL=0，串行同步时钟的空闲状态为低电平；如果CPOL=1，串行同步时钟的空闲状态为高电平。时钟相位（CPHA）能够配置用于选择两种不同的传 输协议之一进行数据传输。如果CPHA=0，在串行同步时钟的第一个跳变沿（上升或下降）数据被采样；如果CPHA=1，在串行同步时钟的第二个跳变沿 （上升或下降）数据被采样。SPI主模块和与之通信的外设时钟相位和极性应该一致。SPI接口时序如图1A、图1B所示。

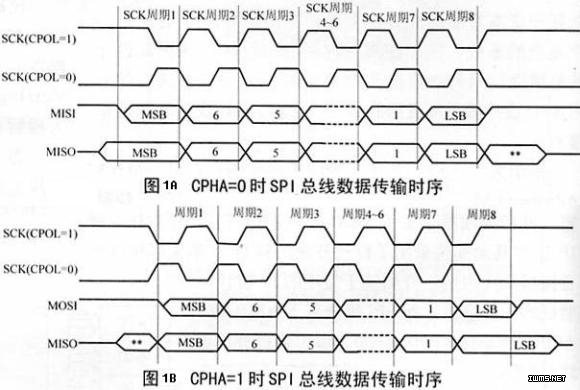

图1 SPI串行通信数据传输时序
SPI是一个环形总线结构，由ss（cs）、sck、sdi、sdo构成，其时序其实很简单，主要是在sck的控制下，两个双向移位寄存器进行数据交换。
假设下面的8位寄存器装的是待发送的数据10101010，上升沿发送、下降沿接收、高位先发送。
那么第一个上升沿来的时候数据将会是sdo=1；寄存器=0101010x。下降沿到来的时候，sdi上的电平将所存到寄存器中去，那么这时寄存 器=0101010sdi，这样在8个时钟脉冲以后，两个寄存器的内容互相交换一次。这样就完成里一个spi时序。
例子：

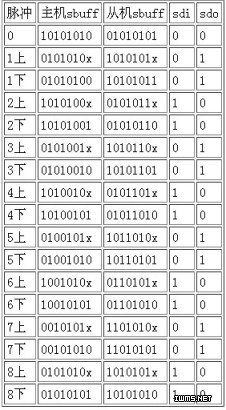

假设主机和从机初始化就绪：并且主机的sbuff=0xaa，从机的sbuff=0×55，下面将分步对spi的8个时钟周期的数据情况演示一遍:假设上升沿发送数据
这样就完成了两个寄存器8位的交换，上面的上表示上升沿、下表示 下降沿，sdi、sdo相对于主机而言的。其中ss引脚作为主机的时候，从机可以把它拉底被动选为从机，作为从机的是时候，可以作为片选脚用。根据以上分 析，一个完整的传送周期是16位，即两个字节，因为，首先主机要发送命令过去，然后从机根据主机的名准备数据，主机在下一个8位时钟周期才把数据读回来
SPI 总线是Motorola公司推出的三线同步接口，同步串行3线方式进行通信：一条时钟线SCK，一条数据输入线MOSI，一条数据输出线MISO；用于 CPU与各种外围器件进行全双工、同步串行通讯。SPI主要特点有：可以同时发出和接收串行数据；可以当作主机或从机工作；提供频率可编程时钟；发送结束、中断标志；写冲突保护；总线竞争保护等。图3示出SPI总线工作的四种方式，其中使用的最为广泛的是SPI0和SPI3方式(实线表示)：

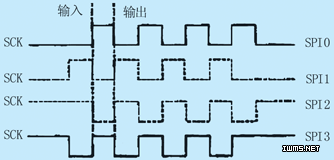

图2 SPI总线四种工作方式
二、SPI功能模块的设计
根据功能定义及SPI的工作原理，将整个IP Core分为8个子模块：uC接口模块、时钟分频模块、发送数据FIFO模块、接收数据FIFO模块、状态机模块、发送数据逻辑模块、接收数据逻辑模块以及中断形式模块。
深入分析SPI的四种传输协议可以发现，根据一种协议，只要对串行同步时钟进行转换，就能得到其余的三种协议。为了简化设计规定，如果要连续传输多个数据，在两个数据传输之间插入一个串行时钟的空闲等待，这样状态机只需两种状态（空闲和工作）就能正确工作。
