摩托罗拉M388的逻辑部分,从其工作原理和维修的角度看,通常分为两部分:
一是逻辑开机部分,该部分与V998手机相似;二是PDA部分。
它们中的任何一部分出现故障,都会造成手机不开机。
对PDA手机的检修步骤是,先修逻辑开机部分,再修PDA部分。要判断是逻辑开机部分的问题还是PDA部分的问题,可按以下步骤进行:
1.电流判断用尾插供电,若电流表指针升到40mA然后再攀升到60mA,停顿一下,指针迅速升到l20mA处,即为正常的工作电流表现,表明开机部分基本正常。
2.测量电压判断给手机供电,短接看门狗信号,短接位置如上图所示。
(1)测量PDA-VCC电压PDA-VCC电压形成电路如右图所示,位置分布如左图所示,电压去向如中图所示。手机工作时,当逻辑开机部分开机程序运行到启动PDA部分时,CPU(U700)会控制电源IC(U900),使Q938产生用以给PDA部分供电的3.3V-PDA-VCC电压。在检修中,若没有PDA-VCC电压,又排除了元器件漏电、损坏以及电路断线情况时.则说明逻辑开机部分或软件有问题。

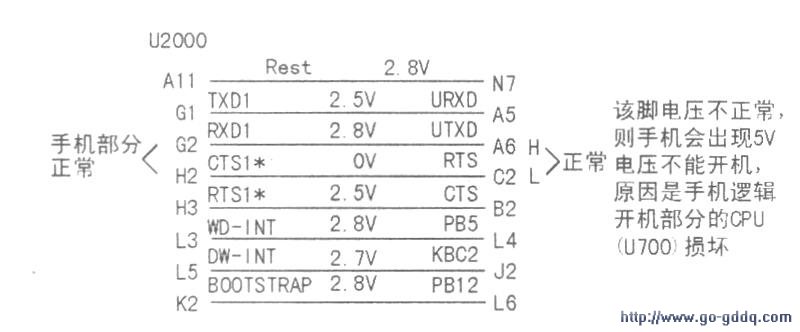

(2)CPU部分测试点测量CPU逻辑开机部分、U700对PDA部分CPU(U2000)的通信接口及主要控制线,实测电压如下图所示。
检修时,若测得PDA部分CPU(U2000).的H2脚电压为正常的OV时,也要用万用表电阻挡测对地阻值是否与U700的C2脚有断线,若以上电压都正常,则说明逻辑开机部分无问题。
注意:在V998系列手机中,逻辑开机表现为有5V而不能开机,而在M388型机中,判断标准是:PDA部分CPU(U2000)的·H2脚为2.8V(正常为OV),G2为OV(正常为2.8V)时,即可判断为是逻辑开机部分有5V但不能开机的故障.这种故障的检修思路与V998手机相同、此类故障的维修方法很多书上都有介绍,在此不再赘述,原因多是32.768kHz实时时钟损坏。
摩托罗拉M388手机PDA部分CPU测试点如下下图所示。
通过以上的步骤便可以准确地判断出是逻辑开机部分的故障还是PDA部分的故障。
小结:修手机一定要注重思路准确,而思路的准确又源于对手机电路的了解,从而整理出准确的故障检修方法。对于PDA手机的维修确实是一个难点,很多从事手机维修的朋友还没有形成一个故障分割的概念,没有去找PDA手机与普通手机的故障分割点,也就是从哪一个部位测量就可以得知手机是哪一部分出问题,从而找出故障的原因。
