一、谐振频率的仿真

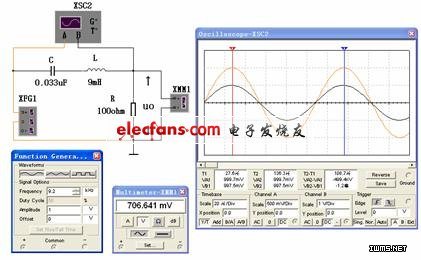

　　1、用数字万用表或示波器寻找谐振频率

　　按图8-1绘制仿真电路图。调整数字万用表、信号发生器和示波器，使之处于工作状态。双击信号发生器符号，在波形区（waveforms）选择输出正弦波，在Amplitude项空格处设定输出电压幅值为1V，　　在Frequency空格处改变正弦波的频率。当观察到数字万用表上显示的有效值最大，或在示波器上观察到输入电压 波形与输出电压 波形同相位时，说明电路发生了谐振，此时信号发生器上的频率值即为谐振频率 。

图8-1用数字万用表或示波器寻找谐振频率

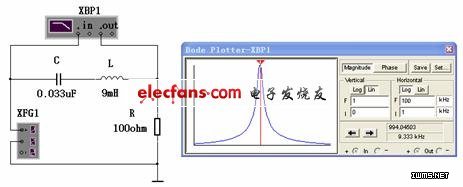

2、用波特图仪寻找谐振频率

　　按图8-2所示，将波特图仪XBP1连接到电路图中。双击波特图仪图标打开面板，面板上各项参数设置如图8-2所示。打开仿真开关，在波特图仪面板上出现输出 的幅频特性，拖动红色指针，使之对应在幅值最高点，此时在面板上显示出谐振频率 。

图8-2  用波特图仪寻找谐振频率

二、相频特性的仿真

　　以 为中心，调整输入电压源的频率分别为5KHz和15KHz，然后进行仿真。从示波器上显示的电压、电流波形,测出电压与电流之间的相位差。

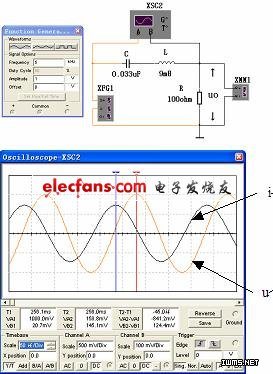

图8-3  f=5kHz时相频特性的仿真

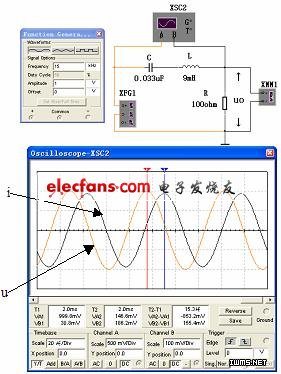

图8-4  f=15kHz时相频特性的仿真
