如图1 所示输入输出阻抗均完美的匹配好， 输入输出反射系数在7 ~ 8 GHz 的频带内均小于- 15 dB, 在匹配的中心点7. 5 GHz 其更是达到了- 35. 322和- 44. 042, 可以说匹配相当好。

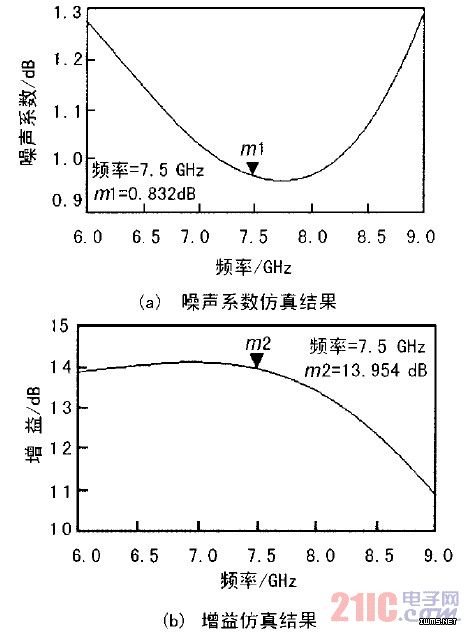

如图2 所示， 噪声在7~ 8 GHz 的范围内低于1. 1 dB。增益在7. 5 GHz 的时候为13. 954, 与预估值13. 955 相差无几， 且增益平坦度小于1 dB。
这样就完成了第1 级设计， 输入输出阻抗完美匹配， 噪声小于1. 1 dB, 且有良好的增益为13. 954 dB。
图2 第一级噪声系数和增益仿真结果
