摘要：设计了一种基于ZigBee无线自组网控制LED节能灯的控制系统。以TI公司的CC2530为主要硬件平台，利用ZigBee Pro协议栈组建了Mesh网络，在上位机上实现了LED灯亮度的调整和环境温度、电压的监控功能。使用PT4115作为驱动芯片，能耗低，达到了节能减排的效果。
关键词：自组网；ZigBee技术；无线数据传输；WSN；LED

      引言
     伴随电子技术与无线通信技术的发展，人们对生活水平的追求越来越高。智能化被人们所熟知，作为智能化之一的智能照明系统在未来照明领域中具有很好的发展前景。传统的照明系统大多采用有线连接，铺线麻烦，价格昂贵，不易扩展，安装复杂，不易移动维护，能量消耗大。针对传统照明的不足，可以采用无线数据传输来代替有线传输。ZigBee技术是一种新型的具有统一技术标准的无线通信技术，应用于短距离范围内的低速率传输，具有功耗低、成本低、数据传输可靠、网络容量大等特点，非常适合照明系统的使用。另外，可以利用现在IC行业的快速发展，使用高效低能的驱动技术来减少照明成本，从而达到节能减排的目的。本文介绍了一种利用ZigBee无线传感器网络技术对LED节能灯实现远程控制的方案，给出了详细的软硬件设计。

      1 自组网控制系统及工作原理

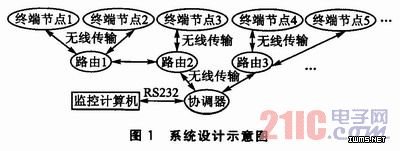

    为实现故障检测、温度检测、电压检测、亮度检测和控制以及故障报警等功能，自组网控制系统采用了图1所示的设计。

    整个无线网络是由终端节点(ZigBee Endpoint，ZE)、路由(ZigBee Router，ZR)、和协调器(ZigBee Coordinator，ZC)3种设备构成。其中终端是简化功能设备(Reduced Function Device，RFD)，只能与路由或者协调器直接通信。路由是全功能设备(FuU Function Device，FFD)，既可以和路由和终端直接通信，也可以和协调器直接通信。协调器是PAN协调器(PANC)，负责一个PAN区域的网络建立及管理。协调器收集所有节点和路由的信息，通过RS232发给监控计算机来确定灯的亮度、环境温度、电池电量等。
    工作原理：系统中每个终端、路由分别控制一盏灯，每个灯对应一个ID(终端或路由加入网络时由协调器自动分配)，各个节点和路由将传感器收集的数据通过无线发送到协调器，协调器将收到的数据通过串口发送到监控计算机。如果LED灯出现故障，检测电路会产生报警信号，报警信号最终会发送到监控计算机，计算机会提示工作人员故障灯的ID，让维护更便利。另外终端的光敏传感器会收集光照的程度，然后由终端自动的调整光照的亮度。
    终端也会将自身的供电电压传送到监控计算机，以防节点缺电而影响使用。

      2 系统硬件设计
    系统是由电源模块、无线传输模块(CC2530、温度检测、电压检测)、LED驱动模块、LED检测模块等组成，具体硬件电路逻辑结构如图2所示。其中电源模块是采用市面常用的ASM1117-5．0和ASM1117-3．3，原理简单易懂。下面主要介绍无线通信模块和LED驱动模块。
