摘要：以CC2430芯片为核心设计一种用于温湿度测量的无线传感节点，为了降低节点功耗，在ZigBee协议栈的基础上进行改进，为传感节点设计了空闲、触发和主动等3种工作模式，使节点能够按照实际需求控制采样的时机和速率，以减少传感节点用于无线通信的能量开销，从而满足无线传感器网络对节点低功耗的设计要求，同时根据已知参数预测传感节点寿命，并通过实验进行了验证。
关键词：ZigBee；传感节点；低功耗；工作寿命

    引言

    无线传感器网络(Wireless Sensor Networks，WSN)是由部署在监测区域内大量廉价微型传感器节点组成，以无线通信方式形成的一个多跳自组织网络系统，其目的是协作地感知、采集和处理网络覆盖区域内感知对象的信息，并发送给观察者。无线传感器网络有助于人们更好地感知客观世界，极大扩展现有网络的功能和人类认识世界的能力，具有广阔的应用前景。
    无线传感器网络中的节点一般采用电池供电，可以使用的电量非常有限，而对于有成千上万节点的无线传感器网络来说，对电池的更换是非常困难，甚至是不可能的。但是无线传感器网络的生存时闻却要求长达数月甚至数年。因此，如何在不影响功能的前提下，尽可能节约无线传感器网络的电池能量成为无线传感器网络软硬件设计中的核心问题，也是当前国内外研究机构关注的焦点。
    传感器节点由处理器模块、通信模块、传感器模块和能量供应模块4部分组成。其中，前3个模块消耗能量，由于传感器模块消耗能量相对较低，目前研究的重点主要集中在处理器模块和通信模块上。处理器模块节能策略通常有动态电压调节(DynamIC Voltage Scaling，DVS)和动态功率管理(Dynamic Power Management，DPM)。前者的工作原理是当计算负载较低时，通过降低微处理器的工作电压和频率，从而降低处理能力，可以节约微处理器的能耗；后者是利用当节点周围没有感兴趣的事件发生时，部分模块处于空闲状态，把这些组件关掉或调到更低能耗的状态，以延长节点寿命。通信模块消耗能量是最多的，故为其制定有效的节能策略尤为重要，主要包括控制节点通信流量，合理安排工作休眠时间以及采用多跳通信方式等。
    本文通过对硬件的选择配置和软件的灵活设计，采用3种备选工作模式，使节点能根据实际情况进行参数设置，减少节点用于无线通信的能量开销，实现无线传感器网络节点的低功耗目标，同时完成相关测试对该设计方案进行验证。

1 节点硬件设计

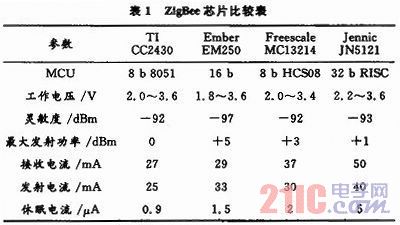

    ZigBee技术是一种近距离、低功耗、低数据速率、低复杂度的双向无线通信技术，适用于无线传感器网络。目前，多家公司均有自己的主流ZigBee芯片，如表1所示。经综合比较，该设计选用CC2430芯片，该芯片是Chipcon公司提供的全球首款支持ZigBee协议的SoC解决方案，它在单个芯片上整合了ZigBee射频前端、内存和微控制器，最大27 mA的工作流耗及在休眠模式下0．9μA的流耗使之非常适合无线传感节点对低功耗的要求。

    在此采用深圳金图旭昂有限公司的TSZ-CC2430开发系统，移植美国密西西比大学的精简ZigBee协议栈，以CC2430芯片为核心设计一种用于环境监测的温湿度传感节点，通过软硬件设计方法实现传感节点的低功耗目标。
