复杂的电气设计可以通过可编程的智能SoC变得简单。最困难的部分就是光学和机械部件的整合，这个设计可以确保光源有效地反射到探测器。这绝对需要一个专家了解所有这三个部分的设计，这样才能使手指导航模块更有效率地工作。在下一节里，将会通过应用实例来讨论手指导航如何比现有设备里的导航技术更先进。
无线空中鼠标/演示器/遥控器中的手指导航:
现有架构

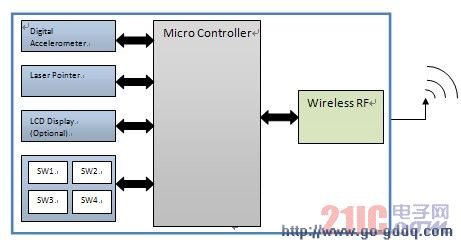

图4：无线空中鼠标/演示器--现有架构
手指导航改良架构:

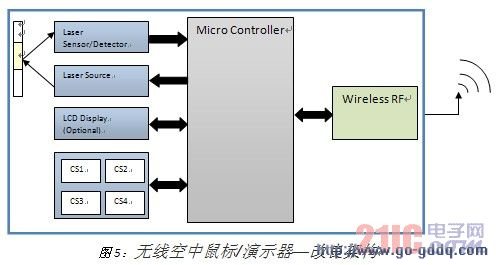

图5：无线空中鼠标/演示器—改良架构
• 可由多用途的手指导航传感器替代昂贵的数字加速度计
• 可由光标替代激光笔来完成演示指示
• 可由更耐用、更美观的电容按键替代机械按钮
• 手指导航可以降低遥控器按钮的数量。不需要在远程提供菜单，可以在目标设备显示GUI，手指导航移动到选项并选中。

Cypress的OvationONS™激光导航方案可以说是精密运动感应应用的突破性技术。这些器件拥有赛普拉斯OptICheck™激光技术专利，它们具备很多性能优点，如在高速下高精度跟踪、广泛的表面覆盖度、低功耗。该产品可提供快速、准确、灵敏的跟踪，并且不会损失传统导航系统的有点。OvationONS™器件专门设计用来简化器件、降低生产成本、提高良品率的。赛普拉斯的手指导航方案大大降低了生产成本和产品尺寸，大大的提高了性能。
注：对于 2.4GHz无线射频通信，在电脑这边需要一个接收器。本文中将不讨论其框图。

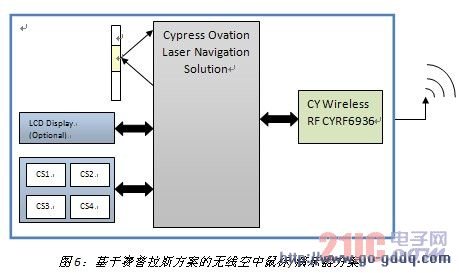

图6：基于赛普拉斯方案的无线空中鼠标/演示器方案
无线键盘/鼠标集成的手指导航
在大多数情况下，无线键盘和鼠标是一起工作的。然而，给它们找到一个独立的空间是很困难的。把他们两个整合到一起也是很困难的，这是因为鼠标形状因素和操作表面有限制。高分辨率高精度的手指导航技术形状很小，使整合变得很简单。此外，游戏HID所要求的性能都很高，手指导航可以解决这些问题，并且不会丢失传统HID的优点。
