(6)室外直流风机控制电路原理分析与检修　　
　　

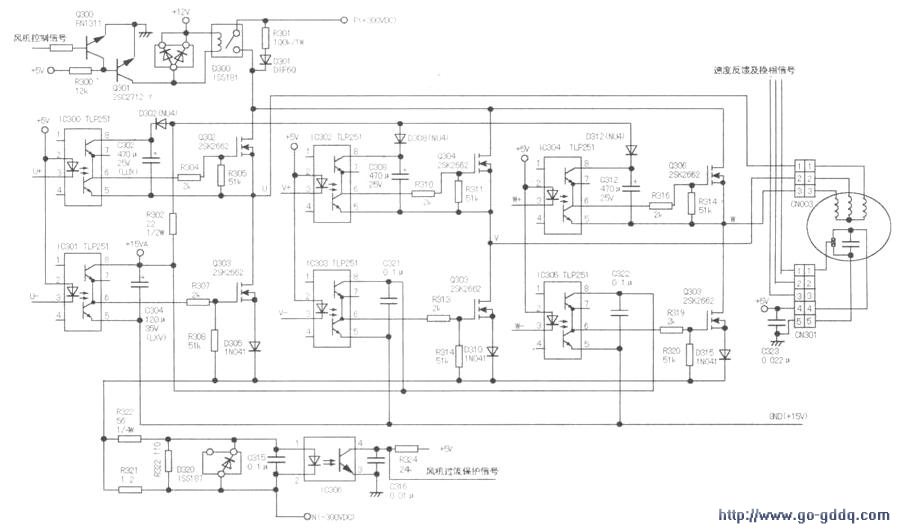

　　该电路是用来控制室外直流风机启动运行，调节室外风机风速的。室外直流风机电路原理图如和上图所示。

　　1)室外直流风机控制电路原理分析
　　
　　直流风机控制电路由驱动及自举电路、转速反馈、换相电路和保护电路组成。

　　驱动及自举电路：当需要风机工作时，CPU（22）脚输出低电平，继电器RYO6工作，+300V电压施加到风机驱动电路上。驱动电路主要由六个高速光耦.IC300~IC3O5及六个MOS管Q302~Q3O7构成，组成U+/U-、V+/V-、W+/W-上下臂，驱动直流风机U、V、W三相。IC300-_IC305分别由CPU的脚控制，按一定的时序控制导通与截止Q302~Q3(17；U、V、W三相的自举电路由D302、D308、D312、R302、C302、C308、C312组成，分别给IC300-IC305供电。

　　转速反馈和换相电路：直流风机内置一霍耳元件，电机每转一圃输出一个脉冲给CPU，由CPU判断电机转速，并判断何时换相，以便控制驱动电路的六个高速光耦工.作时序。

　　保护电路：保护电路由IC306、D320、R321~R323构成，通过检测流过电机的相电流来进行判断，当相电流大于1A时，光耦IC306导通，输出低电平给CPU（39）脚，CPU接到低电平后，关闭风机驱动，防止损坏电机。

　　2)故障检修
　　
　　在检修该部分时，可将该部分电路分为三个逻辑单元来检测，首先检查驱动及白举电路是否正常；其次是检查转速反馈和换相电路，最后是保护电路。

　　(7)温度检测电路原理分析与检修
　　

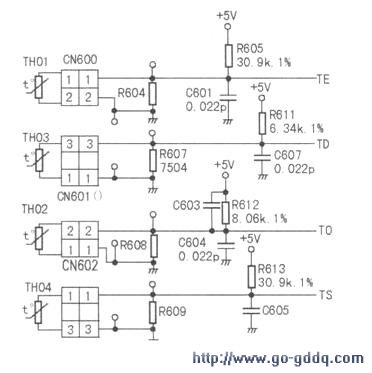

　　温度传感器电路是用来检测室外的环境温度、系统的盘管温度、压缩机的排气温度以及压缩机的吸气谊度，为微处理器提供一个判断和控制的依据。温度检测电路的原理如中图所示。

　　1)温度检测电路原理分析
　　
　　室外环境温度、盘管温度、压缩机排气温度及压缩机吸气温度传感器的阻值随温度的变化而变化。经电阻R611~R6l3、R605分压取样后，经C601、C604、C605、C607滤波之后输人到芯片相应的管脚，进行A/D采样转换。

　　2)故障检修
　　
　　在检修时，先确认温度传感器的+5V电源是否正常，再查传感器提供给微处理器的电平值是否正常。

　　在环境温度为25℃时，室外环境温度、系统的盘管温度、压缩机的吸气温度传感器阻值均为lOkΩ；压缩机排气温度传感器阻值为1OOkΩ。

　　(8)过零检测电路原理分析与检修
　　

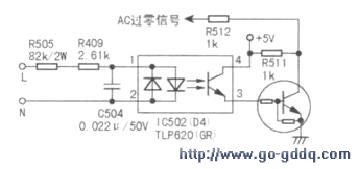

　　过零检测电路在控制系统中为室内外串行半双工通讯提供时序基准信号。过零检测电路如右图所示。

　　AC220V经R505(82kΩ/2W)、R409降压后驱动双向光耦IC502，当电压小于光耦二极管导通电压时，光耦不导通；而大于导通电压0.7V时，光耦导通，即可得到一个双向过零触发的信号。

　　本电路的关键器件是双向光耦IC502。

　　在实修中发现该器件易损坏，导致空调室内风机工作异常。

　　(9)IPM模块驱动电路及位置反馈电路原理分析与检修
　　

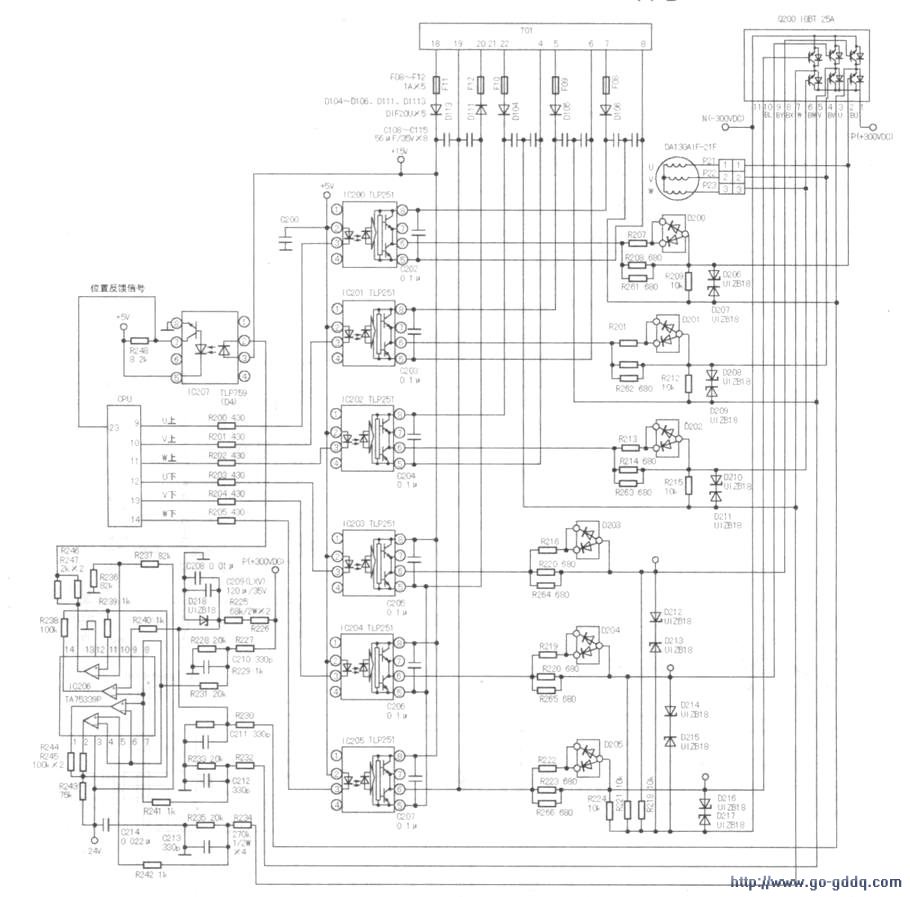

　　IPM模块驱动电路及位置反馈电路的作用是控制、驱动直流压缩机工作。该电路输出三相可变的直流电，以控制压缩机的运转，并根据压缩机的反电动势决定驱动电路如何换相。IPM模块驱动电路及位置反馈电路如下图所示。

　　IPM模块Q200内含六个大电流的IGBT开关管，以驱动压缩机运转，而IGBT管的驱动由六个高速光耦IC200~IC2O5完成。其中IC200~IC2O2组成IPM模块的上臂驱动电路、IC203~IC2O5组成下臂驱动电路，分别由CPU（9）-（14）脚控制。

　　位置反馈电路由比较器IC206、光辆IC207组成。压缩机U、V、W三相感应的反电动势，分别经电阻R230、R232、R234降压后送往IC206，与24V电压比较，从IC206（13）脚输出换相脉冲信号，经光耦IC207隔离后输给CPU（23）脚，由其判断何时换相。

　　在本电路异常后的主要故障现象是压缩机不启动，易损器件为：IPM模块Q200，高速光耦IC200-IC205，比较器IC206，光耦IC207。
