长虹BQ系列直流变频空调室外机控制电路分析与检修
来源:本站整理  作者:佚名  2011-09-01 13:44:14



  (1)电源整流电路原理


  室外电源电路板上的滤波及保护电路的主要功能是吸收电网中各种干扰,抑制电路分析与检修电磁干扰滤波器,既能吸收电网对电控板的干扰,也能阻止电控板本身的谐波进入电网。

  AC220V经EMI电路滤除干扰后的交流电压,一路送到后级功率因数校正电路,一路送到电磁四通阀控制继电器。

  功率因数校正电路的核心部件是DBO1模块,主要由5个整流二极管及1个IGBT开关管组成,具有整流及功率因数校正功能。

  室外机上电后,DBO1将交流电转换为直流电,供后续电路使用;压缩机启动后,CPU(20)脚或(21)脚根据交流电的过零信号,输出一个或两个低电平窄脉冲,令三极管Q400导通,输出一个或两个高电平窄脉冲,通过高速光耦IC400控制DBO1内部IGBT管短时间导通一次或两次,达到提高功率因数目的。

  光耦IC401、三极管Q401、Q402组成过压保护电路,当直流母线电压高于350V时,IC401导通,Q401导通.、Q402截止,使功率因数驱动光耦IC400不工作,功率因数校正关闭,同时输入一低电平给CPU@脚,关闭压缩机井报警。

  (2)开关电源电路原理分析与检修

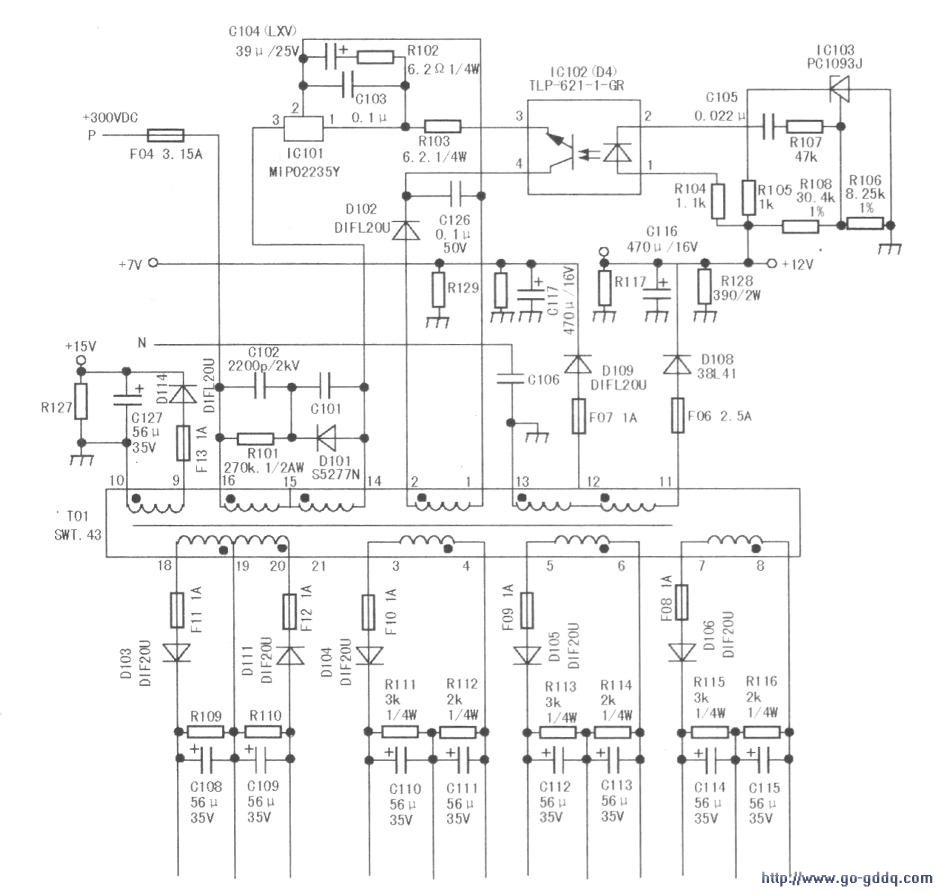

  开关电源电路为室外机工作提供稳定的电源。开关电源电路如上图所示。

  1)开关电源电路原理

  该开关电源为反激式开关电源,当IC101内部MOS开关管导通时,能量全部存储在开关变压器的初级,次级整流二极管未能导通,相当于开路,负载由滤波电容提供能量;当开关管贱止时,初级绕组反极性,次级绕组同样也反极性,使次级整流二极管导通,初级绕组向次级绕组释放能量。次级在开关管截止时获得能量,这样,电网的千扰就不能经开关变压器直接耦合给次级,因而具有较好的抗干扰能力。

  AC220V经EMI滤波电路(由LO1、LO2和CO7、CO8组成)到整流桥堆DBOI,转换为300VDC,经Cll~Cl4滤波后供给开关变压器,经开关变压器的(16)-(14)绕组加到开关电源控制IC(IC101)(3)脚(该集成电路为整个开关电源的核心,内含一个功率MOS管、lOOkHz方波发生器及占空比调整电路)。输出电压(l2V)采样及反馈回路由ICl37和IClO2组成,通过对输出电压l2VDC采样,调节光耦IClO2的输出电流,控制IC101内部MOS管的导通时间,调节lOOkHz方波发生器的占空比,从而稳定输出电压。

  开关变压器的(1)-(2)为偏置绕组,为光耦IClO2提供电源。开关变压器次级经快恢复二极管、高频滤波电解电容滤波后得到5路l5VDC,一路l2VDC,一路7VDC,其中7VDC经IClO4(上电复位、软件看门狗、线性稳压芯片)后转换为5VDC为CPU等供电。ClO4、RlO2、ClO3组成钳位电路,吸收功率MOS管关断时开关变压器初级绕组产生的反电势,保护功率MOS管关断时不被击穿。这样,一方面可以使开关管工作在较安全的工作区内,减小开关管的截止损耗;另一方面可以大大降低输出端的开关尖峰电平。

  2)故障检修

  开关电源电路轻易出现故障,在检修中可用万用表的电阻挡测量开关变压器初次级线国是否有输出开路、IC101和保险管是否击穿。

  (3)电子膨胀阀控制电路原理分析与检修

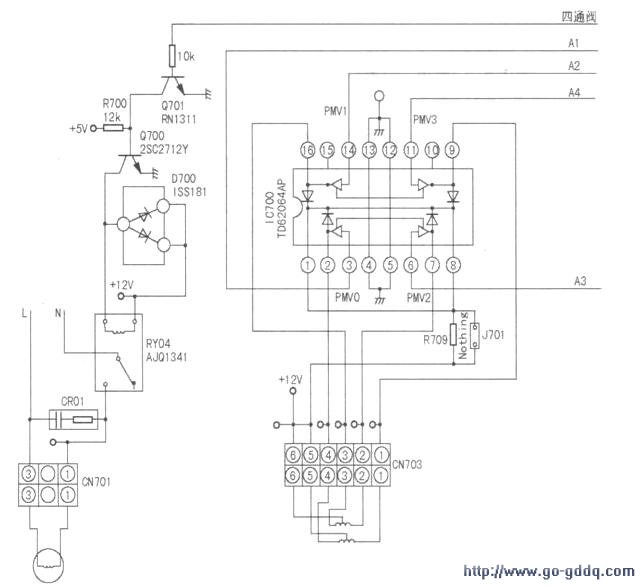

  电子膨胀阀电路是用来控制室外机的电子膨胀阀,使系统工作在最佳的能效比状态,达到节能目的。电子膨胀阀控制电路原理图如中图所示。

  室外机CPU(5)~(8)脚输出电子膨胀阀的控制信号A1~A4,通过功率块IC700(TD62064AP)驱动电子膨胀阀的开度,实现冷媒流量控制。

  (4)四通阀控制电路原理分析与检修

  四通阀的作用是控制制热、制冷状态中冷媒的流向,实现制热、制冷切换。四通阀控制电路原理图参见中图。

  空调制热运行时,微处理器(19)脚输出低电平,三极管Q701截止、Q700导通,继电器RYO4线圈中有电流流过,触点闭合,接通AC220V电压回路,使电磁四通阀处于工作状态,改变制冷剂的流向而达到制热的目的。空调制冷运行时,微处理器(19)脚输出高电平,继电器RYO4不通电。

  检修四通阀不切换故障时,应首先确认N701(1)、(3)脚间AC220V是否正常,若正常表明四通阀没有问题,则应检查切换控制电器。

  (5)电流检测电路原理分析与检修

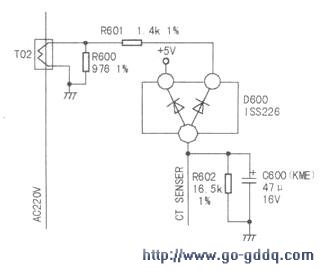

  电流检测电路的主要作用是检测室外机的供电电流(提供给压缩机的电流)。当电流过高或过低时保护压缩机,防止因电流过大或过低而损失压缩机。电流检测电路原理图如下图所示。

  1)电流检测电路原理分析

  当继电器DO1吸合时,电流互感器TO2感应出电流信号,经R600、R601、D600整流出一直流信号,经R602、C600滤波之后,输入到芯片的(56)脚(CT)。当上电时,(56)脚电平约为OV;电源稳定且压缩机工作后,(56)脚的电压为5V。下表为负载电流与C600两端输出电压的关系。

负载电流(A) 输出电压(V)
2 0.535
4 1.05
6 1.68
8 2.24
10 2.8
12 3.3
14 3.9
15 4.18

  2)故障检修

  过流检测电路的关键性器件是电流互感器,该器件易出现故障。正常情况下,电流互感器在路测初级线圈为短路,次级线圈阻值为数百欧姆。出现故障多为互感器初级或次级线圈断路。



[1] [2]  下一页
