(10)EEPROM电路、显示驱动及遥控接收电路原理分析
显示驱动电路将空调空清、定时、空清检查、健康陈湿等运行状态，传输给显示屏显示，空调有故障时也通过其检查代码。
EEPROM电路设定了一些空调运行状态的参数(如风速设定、步进电机的摆动角度、温度、故障代码，压缩机的频率等)，并通过EEPROM与单片机进行数据交换。
遥控接收电路接收遗控器发出的指令，指示空调接用户的要求工作和检查故障代码。
应急按键电路在接收紧急情况下开关机强制制冷时用。EEPROM电路、显示驱动以及遥控接收电路如上图所示。
显示电路由5只发光二极管及限流电阻组成，利用CPU管脚开漏输出，直接驱动发光二极管；应急按键电路有效时输入CPU的信号为高电平，无效时为低电平。
EzPROM通过CPU（39）、（40）脚SDA和SCL，进行数据的读写。遥控器发出的指令通过显示板上的遥控接收头解码后传送给CPU，经R67输入CPU（43）脚(遥控接收)。
(11)通讯电路原理分析与检修
室内、室外机各有一块微电脑控制板，为了使整个系统协调运行，室内、室外机必须交换信息，此功能是由通讯电路完成的。

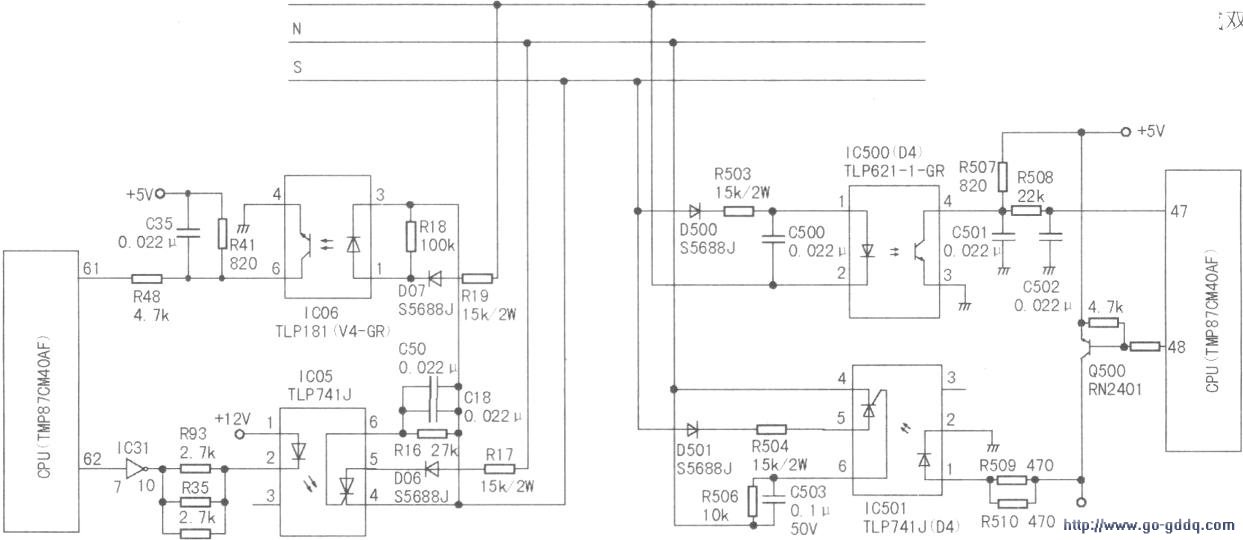

通讯电路采用半双工串行通讯，物理层为强电载体，抗干扰能力强。室内的信息通过其传到室外.反之亦然。通讯电路如中图所示。
1)通讯电路原理分析
通讯电路采用220V交流电载波方式，具有抗干扰能力强的特点。由于采用交流电载波，所以需要过零电路产生交流电过零信号。通信波形及过零信号波形如下图所示。
室外机组微控制器通过串行通讯电路接收室内微控制器发送的工作指令，根据指令输出相应的控制信号，使压缩机、外风机等部件均按程序正常运转，同时把室外机组的信息(室外环境温度、室外盘管温度、压缩机排气温度等)通过串行通讯电路发送至室内机，便于室内机组微处理器进行处理。
当交流电处于负半波，即零线电位大于火线电位时，允许室内向室外发送信号(室内发送、室外接收)。室内CPU（62）脚输出高电平信号，经IC31反向后，使光耦ICO5导通，室内信号通过ICO5、室内外通信线、二极管D500、R503使光耦IC500导通，将室内信号传输到室外CPU（47）脚。
当交流电处于正半波，即火线电位大于零线电位时，允许室外向室内发送信号(室外发送、室内接收)。室外CPU（48）脚通过光耦IC501、通信线、光耦ICO6，将室外信号传输到室内CPU（61）脚。
2)故障检修
检查通讯电路的输入输出信号是否正常；信号线和零线之.间的电压在OV~220VAC之间变化。也可用万用表测：其零线与信号线之间的直流电压是否在有规律地波动，以确认室内发送信号正常，然后再确认室外是否向室内发送信号。
