一、内部结构
　　
　　1、发电机及机械系统系统
　　

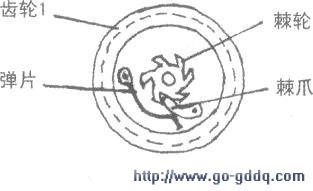

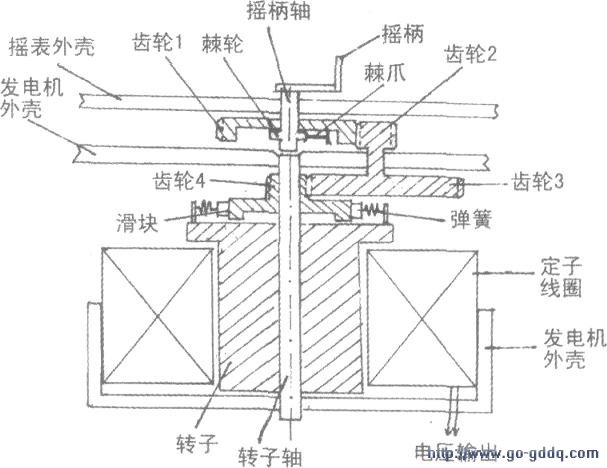

　　结构如上图所示。该系统主要由摇柄、防逆转系统(见右图，由齿轮1、摇柄轴、棘爪轮机构组成)，传动系统(齿轮2、齿轮3)、离心式摩擦调速系统(见左图，由齿轮4、摩擦滑块、弹簧、滑块支架组成)转子、定子等组成。

　　2．倍压整流系统
　　
　　如下图所示。该系统由发电机F，二极管D1-D4，电容c1、c2等组成。

　　3．测量系统
　　
　　如下图虚线框内所示。

　　测量机构采用磁电式双动圈流比计，流比计由两个在固定磁场中相互保持一定角度(一般为45°)并固定在可自由转动的同一根轴上的铝框组成。转轴一端装有指针：

　　一小铝框上绕有电压线圈LV和零点平衡线圈Lz，另一个铝框上绕有电流线圈Lc和无穷大平衡线圈Li。Lv和Li、Lc和Lz分别对应反向串联。

　　二、工作原理
　　
　　当顺时针摇动手柄时，手柄通过棘轮、棘爪、齿轮1、齿轮2、齿轮3带动齿轮4转动，齿轮4依靠其下部的圆盘与摩擦滑块之间的摩擦，带动转子以5倍于手柄转速旋转，定子线圈输出交流电压。

　　棘爪轮系统可防止转子逆转，离心摩擦调速系统可防止转子超速。手柄以额定转速转动时，定子线圈将输出500V的交流电压，经二极管D1~D4，电容c1、c2倍压整流后，在A、B两点输出1100V左右的直流高压。

　　1．当被测电阻0<Rx<∞时，Rv和Rc两条支路中都有电流流过，Lv和Lz产生的力矩使指针逆时针转动，Lc和Li产生的力矩使指针顺时针转动，最后两力矩平衡使指针停留在刻度盘的某一位置，指针停留的位置由k和Lv的比值决定。

　　因Rx串接在Rc支路中，故IC的大小将随Rx的变化，即Rx的大小能决定指针的停留位置，亦即指针的停留位置指示了Rx的大小。

　　2．当被测电阻Rx=∞时，即线路端钮L和接地端钮E间开路时，Rc支路的电流Ic=0，而Rv支路则有电流Iv流过线圈Lv、Li，这两个线圈产生的力矩Tv和Ti的方向恰好相反。

　　由于磁通气隙的不均匀，Tv、Ti大小不等，Tv>Ti，从而使指针逆时针方向转动，同时，Ti逐渐增大，当Tv=Ti时指针指示在“00”位置。

　　3.当被测电阻Rx=O，即线路端钮L和接地端钮E间短路时，由于Rv>Rc，使Ic>Iv，线圈Lc的匝数又多于线圈Lv的匝数，故Tc>Tv，指针顺时针转动，同时Tv逐渐增大，当Tc=Tv时，指针指示在“O”处。
