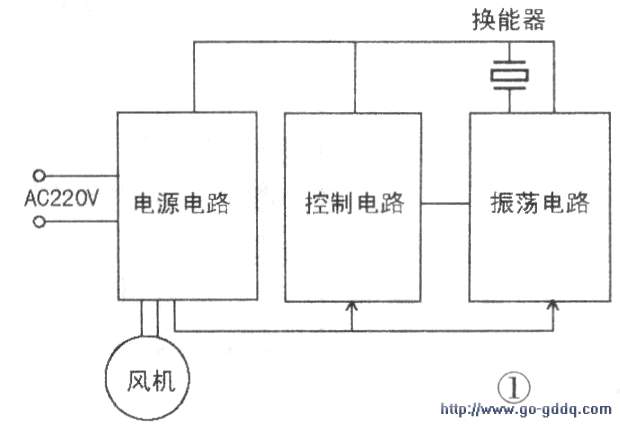

加湿器基本结构如图所示，由电源电路、控制电路、振荡电路与风机及换能器(压电陶瓷片)组成。电源部分有两种供电方式：

　　一种是变压器降压、整流滤波后为振荡电路供电，因变压器过载能力强，故被大多数机型采用；另一种是向开关电源供电，优点是重量轻，电源效率高，控制电路包括缺水检测、缺水指示和雾量调整电路。缺水检测有两种方式：一是干簧管配合漂浮磁环检测方式，目前大多机型都采用此种方式，不缺水时，包装在泡沫塑料中的磁环被水漂浮起来，磁场使干簧管常开触点闭合，接通电源给振荡管提供偏置，振荡电路开始工作。当缺水时，随着水面下降磁环离开干簧管受控区，干簧管舢点释放，振荡管失去偏置而停振，加湿器处于待机状态。另一种是水面探针检测方式，加湿器的振荡管集电极是直接固定在换能片金属框架上的(是很好的水冷散热片)。因振荡管集电极是电源正极，所以水和探针为振荡管提供了偏置通路，当水面降到离开探针时，偏置通路断开，加湿器进入待机状态。缺水指示都采用发光二极管点亮来指示，PNP型三极管在干簧管断开后，因基极处于低电位而导通，从而点亮发光二极管。有的机型则没有缺水指示。

　　雾量调整电路在所有的加湿器电路中都是通过调整面板上设置的电位器来调节振荡管的偏置实现的，这部分电胳与缺水检查电路是串联的。为确保振荡管不因偏置电压过高而损坏，电源电压经过电阻分压和一个可调电阻降压后提供给要量调整电位器。

　　调整后的偏置：电压通过电感、电阻加到振荡管基极，使振荡管能在截止状态和最强振荡状态之间变化。

　　振荡电路由率三极管和外围电容、电感组成三点式振荡电路，这部分电路在所有加湿揣电路中几乎是一样的，电路振荡频率约 0.65MHz,因换能器本身就是一个固有频率约1.7MHz的品振，它通过耦合电容跨接在振荡管基极和电源之间，振荡电路产生的振荡电压通过耦合电容加在换能器上。换能器受振荡电路激励后产生振荡，这个振荡信号又通过耦合电容反馈到振荡管基极，使振荡电路谐振在 1.7MHz，振荡幅度峰值达 2O0V左右。强烈的超声波振荡电能经换能器转换成机械能将表面的水打成水雾，由送风电扇把水雾吹出，从而增加室内空气湿度。加湿掇的风机有采用 220V罩极式异步电机风扇的，也有采用 l2V仪表风扇的。
