此加湿器实绘电路见图1。图中各处电压值均为有水状态下用500型万用表测得的。

一、电路原理

    此机由开关电源、水雾扩散、水位检测、雾量调节、水雾产生等电路组成。
    电源驱动芯片U3 （CR2263T ）、开关管Q1（SVF4N65F ）、光耦U2 （817）、稳压管D3 （B36ST）及变压器TR1等组成开关电源电路，产生12V, 36V电源，分别为水雾扩散、水雾产生等电路供电。
    CR2263T为电流模式PWM控制电路芯片，具有待机功耗低、PWM开关频率可调、低启动电流、欠压和过压、超载保护等诸多功能。

    据图中CR2263T⑤脚所接电阻R12 （100kΩ），得知此芯片工作频率为65kHz。通电后，市电经D5,D7-D9 （1N4007）,EC4 （22pF/400V）整流滤波后产生的300V直流电压，通过启动电阻R17（750kΩ）加到U3的②脚，U3启动Q1开始工作，之后，U3②脚供电改由R9（10Ω）,D4（FR104）,EC3（10μF/50V）支路提供，开关电源输出的12V, 36V电源，其稳压由U3⑦脚通过光耦U2及稳压管D3等来调节。水雾扩散由直流风扇M（DC12V）来完成，工作开关K接通后M便转动，将水雾吹向空中。水位检测由干簧管及塑料泡沫型磁浮子组成。有水时，装在泡沫塑料中的磁环上升，干簧管常开触点闭合，振荡管Q1（BU406）基极有偏压，电路起振，有水雾产生；无水时，磁浮子下降，干簧管常开触点断开，Q1基极无偏压，电路停止振荡，不产生水雾。

    雾量调节由电位器VR2 （B5K）及分压电阻R4（3.3kΩ）、VR1（750Ω）、R3（4.7kΩ）等组成。调节VR2,即改变了Q1基极偏置电流，改变Q1振荡管输入信号的放大量，从而使压电陶瓷换能器CR1（AW1210 ）输出的振荡幅度能在弱、强振荡状态之间变化，调节水雾量。逆时针旋转VR2水雾量减小，顺时针旋转VR2水雾量‘增大。
    水雾产生由Q1、CR1、电容C2 （152J/630V） , C4（473K/H630 ）等组成。CR1作为等效电感元件并接在Q1的基极、集电极之间，与Q1发射极的外接C2、C4,构成了典型的电容三点式振荡器。实测此机振荡频率约为1.67MHz。此频率下换能器发生了压电谐振，产生高频机械振动，从而将水雾化成超微粒子。

    此外，Q1周围的电感L1（100μH）的作用是减小偏置电路对反馈电压的影响；串在发射极电路的小电感L2（共三圈）用于产生微小的交流负反馈，以利于振荡的稳定；L3为高频扼流圈，作用是增大发射极交流阻抗并为直流提供通路；R1（3.9Ω）和C1（101/1kV）防止寄生振荡；D1（FR107）的作用是保护Q1，防止被击穿。

二、故障检修

    此机为赠品，拿回家后一直未用，最近使用便出现了通电无反应的故障。
    分析检修：怀疑电源有问题，卸下电源板，通电测无12V、36V电压。查启动电阻R17（750kΩ）、输出端整流二极管Dl （HER305） , D2 （FR104）均正常，怀疑电源驱动块U3 （CR2263T）坏，用OB2263代换，电源启动，输出电压恢复正常。对比坏件CR2263T与好件OB2263各脚电阻，发现坏件CR2263T②脚正反向均有不同大小的电阻，而好件OB2263②脚的电阻有一组却为无穷大，差别很明显。

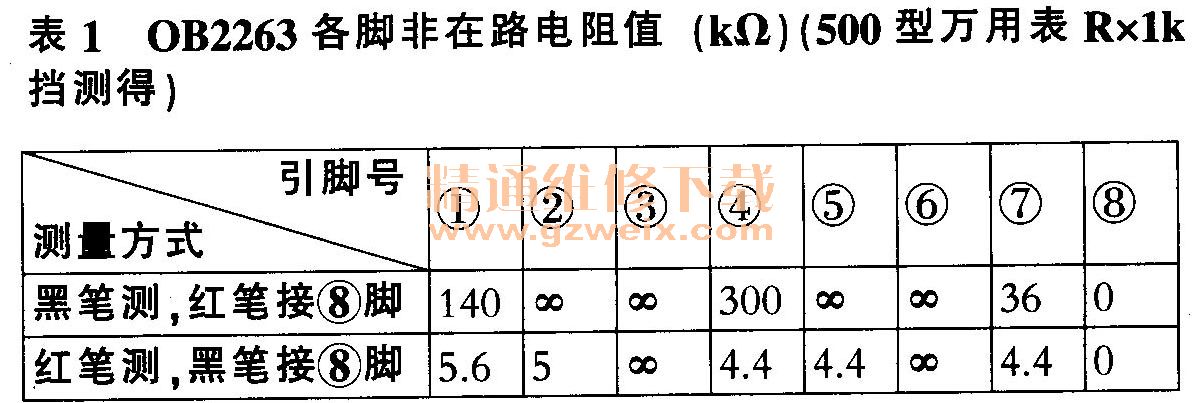

    另外，不要空载测量OB2263⑤脚电压，笔者曾测量此脚电压而导致新换的OB2263损坏，损坏时的现象是通电无反应，损坏的原因均是OB2263②脚正反向有电阻。现提供OB2263非在路电阻，见表1，仅供参考。
