引言

　　酒店或公共娱乐场所的工程机往往要求不同安装位置的电视有相同的频道信息、亮度模拟量值、对比度模拟量值、声音模拟量值及其他一些客户要求的信息，常规的电视每台都需要人工调整。TV厂商会面对众多的客户，不同的客户有不同的要求，而且后续如果参数要重新调整同样需要劳神费力一台台地人工调整，采用无线克隆器技术可以很好地解决这个问题，工程机调试方便、简洁。


　　无线克隆器工作原理

　　为了共用液晶电视的红外接收功能，本无线克隆器采用红外技术传输数据，这样无需增加电视机硬件开销，实现成本最低。

　　数据拷贝途径选用

　　数据拷贝有单向、双向无线拷贝两个途径。

　　对双向无线拷贝来说，其优点是无需任何连接线，但由于电视机向克隆遥控器传输数据是采用红外传输，因而时间长且可靠性差。采用双向的传输时，电视机必须有红外发送设备，与现有的电视机无法兼容，增加了硬件成本。

　　对单向无线拷贝来说，其优点是对单台电视进行母本数据读取时，采用有线方式传输，运用串口协议，在两秒内可结束，可靠并且省时。同时该拷贝器也支持由PC到拷贝器的串口连接，便于通过PC直接将数据传输到拷贝器上，实现多种方式的数据读取。另外，电视机整机无需增加硬件开销。但需要通过串口线来获得母机数据。

　　综合以上分析，单向无线拷贝虽然需要通过串口线来获得母机的数据，但可迅速可靠地获取母本数据，无需增加硬件开销，同时也满足工程数据拷贝的方便性，因此本无线克隆器采用单向红外拷贝技术。客户根据实际需要对一台电视(母机)调好后，系统将会把这些值储存在整机电视所带的E2PROM上，一般其空间容量是1K字节左右。通过串口通讯连接的方式读取母机E2PROM里有用的数据，再通过无线红外的方式将这些数据发送给子机。子机通过红外接收解码后存到本机E2PROM里，实现数据的无线克隆。

　　硬件实现

　　无线克隆器采用MEGA8为主MCU，工作在5V电压，采用电池供电方式，其整体工作框图如图1所示。

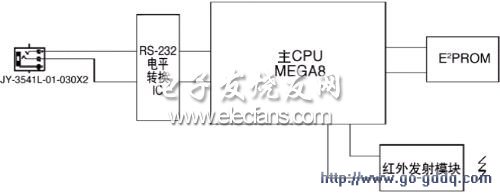

　　图1 克隆器工作框图

　　要实现数据的无线拷贝首先得确定需要拷贝的数据，而该克隆器的数据读取方法是通过RS-232通迅来读取整机电视(各种预置的模拟量值已调好)的数据，然后再将数据存在本克隆器的E2PROM里。当克隆器需要从一台调好值的电视整机读取数据时，那么电视与克隆器间必须先实现硬件上RS-232通迅的有线连接。因此被拷贝数据的电视必须要有RS-232接口才可实现与本无线克隆器的串口通迅，二者之间的连接图如图2所示。

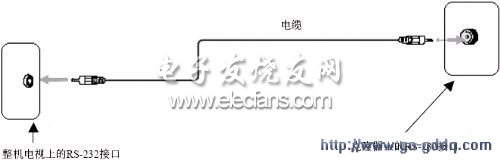

　　图2 整机电视与克隆器的串口连接

　　当克隆器实现与整机电视的RS-232硬件连接后，克隆器上的MEGA8就会发出串口命令给整机，请求电视整机发送所需的数据。克隆器会将接收到的数据储存在其外围电路携带的E2PROM里。克隆器上安装有指示灯，当克隆器发出指令开始读数据时，指示灯亮，当数据拷贝完毕，指示灯灭。
