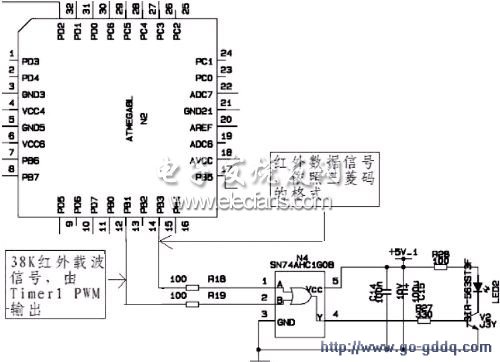

图3 克隆器发射模块原理图

　　克隆器在向其他整机无线发送数据时，主CPU MEGA8从E2PROM中读取数据，通过CPU的两个I/O进行数据传输。一个I/O口输出红外载波38K的方波信号，另一个按三菱码的格式输出要拷贝的数据信号。两信号同时进入一个与门器件，产生用来进行无线传输的数据信号，并通过红外发光二极管实现无线传输。在进行无线克隆时，克隆器的使用方法像普通遥控器一样，需要把红外发光二极管对着整机电视的IR接收口且左右不超过30度，以保证整机电视对数据的正常接收。

　　克隆器的数据发送是以三菱码的格式进行的，当然以别的码值格式来发送也可以，只要相应更改克隆器与整机电视之间的IR传输协议即可。数据的传输是以模块传输时间同步的方式来进行的。整机电视将接收的数据储存在其外围电路的E2PROM里，当该台整机电视重新开机时，其就会从E2PROM里调用刚从无线克隆里拷贝的频道信息、亮度模拟量值等客户要求信息等数据。

　　无线克隆器拷贝协议

　　母机数据获取协议

　　通过MEGA8发送串口命令给整机，从整机读取数据存到克隆器自带的E2PROM，串口通讯协议波特率设置为9600bps。由于是双向数据传输，数据的可靠性可以得到保证。

　　数据发送协议

　　发送数据采用电视机遥控器的遥控码发送协议，这样电视机软件可以像接收遥控器按键码一样接收数据。母机通过红外把E2PROM中的数据发送给子机，采用模块传输和时间同步的方式。

　　模块定义

　　将三菱码中的客户码用做数据位传输，每个模块传输8字节的有效数据及校验和。每个数据传输两次，以0xb1开始，以0xb2结束。

　　时间同步协议

　　本设计采用时间同步协议，即发送与接收按同一速率进行。传输数据之前发送一组正常脉宽(0的脉冲宽度为1.2ms，1的脉冲宽度为2.4ms)的三菱码：客户码为0xb0，数据码为0xb0，表示无线传输开始。从0xb0 0xb0的最后一位结束到模块数据的第一位开始的间隔为27ms，开始发送模块数据。模块数据开始传输时，脉宽减半，即0的脉冲宽度为0.6ms，1的脉冲宽度为1.2ms，如此可以将红外传输的速度提高一倍。第一个模块的DATA1为模块的数目，整机接收后可用于OSD的进度显示。

　　接收方如果在一定时间间隔内没有收到下一个字节，即可判定该字节丢失，此时可以根据该字节的前后两个字节恢复该字节。如果连续两个字节丢失，则该模块数据无效。客户码0xb0、0xb1、0xb2是协议的一部分，主要用于同步和分隔模块。

　　结语

　　本无线克隆器采用串口获取母本数据，再用红外发送数据给子机实现单向无线拷贝的方法，增加的整机硬件开销小，成本最优，容易实现，操作方便，目前已广泛应用于本公司的工程机市场中。
