一、不同工作状态的仿真
按给定的R、L、C参数分别绘制各种状态时的仿真电路图,使电路分别工作在无阻尼、欠阻尼、临界阻尼、过阻尼状态。电压信号源输出方波信号(幅值Amplitude=2V、偏移Offset=0、频率Frequency=2KHz、占空比Duty Cycle=50%)。打开仿真开关,在示波器上观察波形,如图6-1、图6-2、图6-3、图6-4所示。图6-5是电路在各种状态下的响应仿真波形。

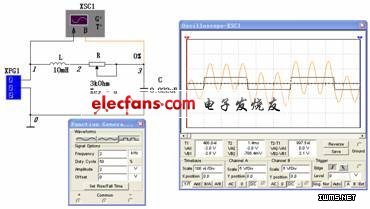

图6-1 无阻尼状态的电容电压波形

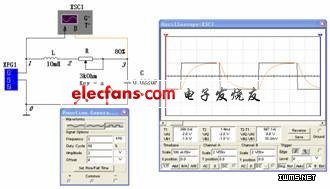

图6-2 欠阻尼状态的电容电压波形

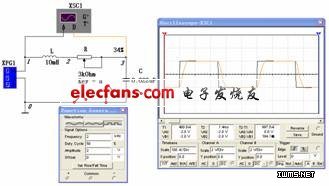

图6-3临界阻尼的电容电压波形

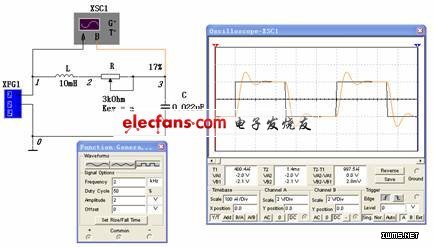

图6-4 过阻尼的电容电压波形
图6-5 各种状态下交流扫描分析波形图
二、不同参数下衰减振荡波形的仿真
使电路处于欠阻尼状态,取3个不同阻值的电阻,仿真电容电压的波形,如图6-5所示。

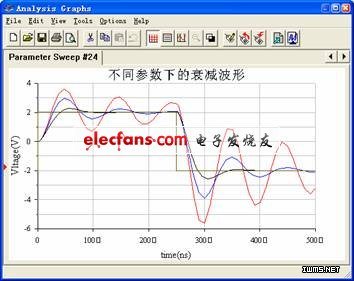

图6-5不同参数下衰减振荡波形的仿真
