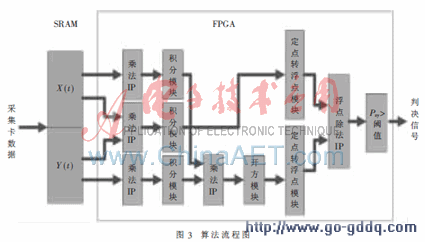

(1)浮点定点化。采集卡采集到的数据为小数格式，而FPGA中浮点数运算的电路比定点数复杂，占用资源多，速度慢。考虑到算法与数据具体的幅值无关而与两组波形的关系有关，因此，可以将数据扩大适当的倍数后截取为整数再输入FPGA进行计算。但是随着处理数据位宽的增加，会导致硬件资源占用率提高，降低运算效率。综合考虑，选择扩大10 000倍，以达到速度和精度上的折中。
   (2)定点浮点化。由于最终计算结果是一个介于0～1之间的小数，因此除法计算前要将除数与被除数由定点数转化成浮点数，再调用浮点数除法的IP核，得到32位浮点格式的相关系数。
3.2 算法改进
   按照上述设计思路，在功能上实现了对云闪同源脉冲的判别，但是算法最大时钟频率为52.70 MHz，由于云闪信号处于甚高频频段，对系统处理速度上有较高要求。为了更好地提升系统性能，分析发现限制时钟频率的最坏路径位于开方模块，因此对开方模块做如下改进：
   (1)开方模块：由于QUARTUS自带的开方IP核将系统最大时钟频率限制在52.70 MHz，为了改进算法的效率，采用循环冗余开方算法代替开方IP核，循环冗余算法涉及到的运算有加法、减法、移位，加减法和移位较容易在硬件上实现，并且占用资源少，故可以提高算法的运算效率。更改开方模块后系统时钟频率可以提升至74.47 MHz。此时系统时钟频率虽然有所提升，但还是被定点转浮点模块所限制，故对定点转浮点模块进行改进。
   (2)定点转浮点模块：通常定点转浮点的算法是通过查询前导0的方式实现，由于定点转浮点查询前导0时采用了一系列的if、else逻辑，导致电路的关键路径很长。因此考虑将if、else逻辑替换成“与或”逻辑，以此来缩短关键路径、简化电路、达到速度提升的目的。经过更改定点转浮点模块，最大时钟频率可以提升至98.07 MHz。
   (3)优化前后性能对比：改进算法后，系统占用资源与之前对比结果如图4所示。

    由图4可以看出，经过算法改进后，最大时钟频率可以由原来的52.70 MHz提升至98.07 MHz，并且逻辑单元占用数量上也明显减少。
3.3 FPGA电路验证
   经过对代码和算法的优化，选取编号为CH11707和CH11708的两组同源云闪辐射脉冲进行仿真，具体仿真结果如图5所示。

    由图5可以看到，modelsim仿真的小数结果为：
   Pxy=-0.601 144 9
   MATLAB计算出的相关系数为-0.601 15，modelsim仿真结果与MATLAB计算一致。
   仿真成功后，加入SRAM读写模块，在硬件上进行测试，通过嵌入式逻辑分析仪signaltap观察实际的计算结果如图6所示。

    由图6可以看到，实际硬件上计算的相关系数结果与modelsim仿真结果完全一致。
   本文针对VHF云闪同源脉冲匹配的难题，提出了相关性判别的匹配算法，针对该思想完成了设计验证以及FPGA硬件实现。在此基础上，利用电路和算法的优化提高系统的性能，最大时钟频率由优化前的52.70 MHz提升至98.07 MHz，资源占用也有所减少。所做的相关性算法的FPGA硬件实现可应用于更广泛的硬件实现相似性判断，便于方便、快速地识别信号间的相似性。
