该功放额定输出功率为450W，具有完善的短路和过载保护功能，由功放板、主控板、前面板三块电路板组成，前两块电路板是故障多发区。

　　一、功率放大电路
　　

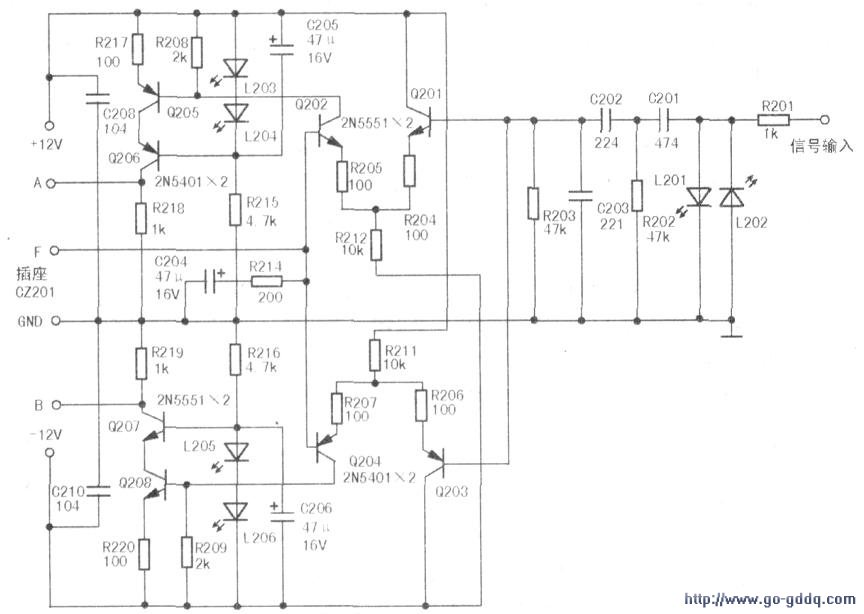

　　Q201～Q204组成功放的双差动输入级，如上图所示。输入端两只发光二极管L201、L202组成双向限幅器，防止产生过高的电压信号R203、C203组成低通滤波器，滤除超高音频干扰。Q205～Q208构成两个共射一共基电压放大电路，四只发光二极管L203~L206，两只串联，分别稳定Q206、Q207的基极电压，以减小电压波动引起的非线性失真。

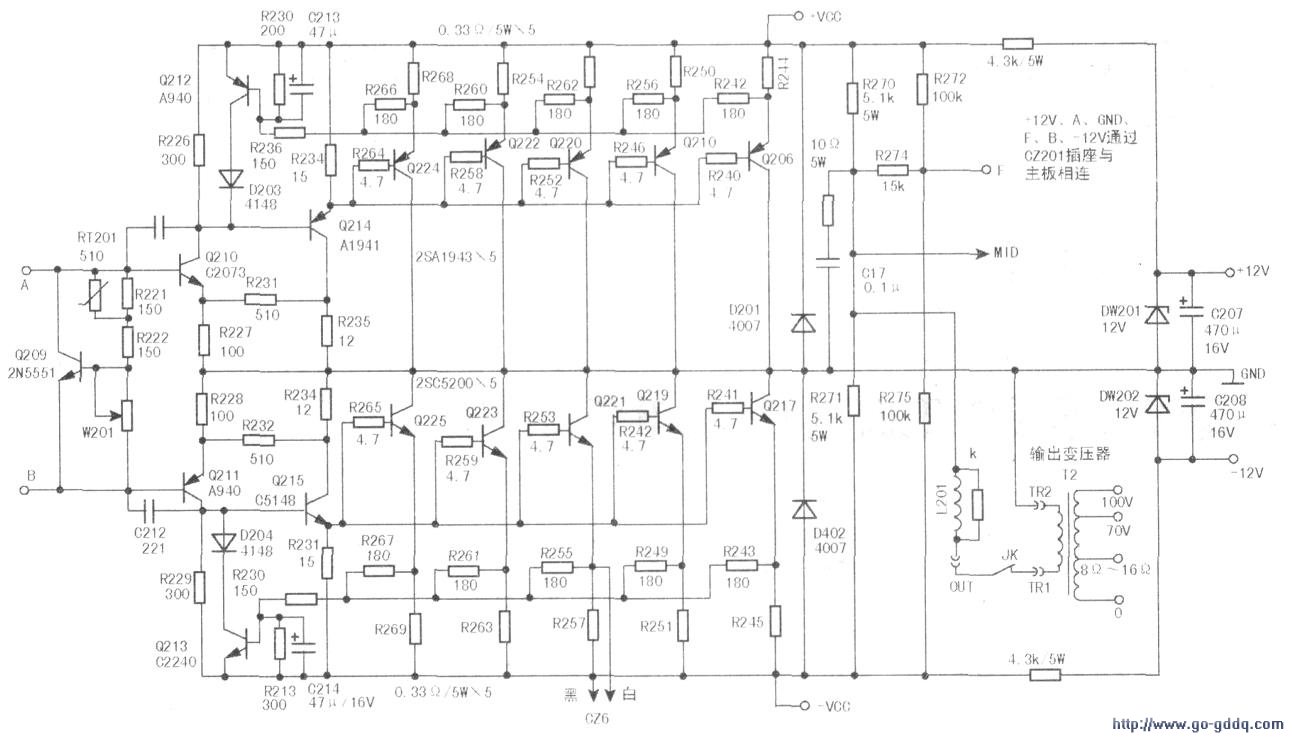

　　该机的后级功效电路如中图所示：

　　Q209是恒压偏置电路，确保后级电路偏置电压的稳定：热敏电阻RT201（安装在散热片上）串入上偏置电路作温度补偿。调整下偏置可调电阻W201，可改变后级的偏置电压和静态电流，还能使A、B两点对地电压对称，否则会造成输出中点偏移，而且A、B间电肤过高将会使功率管静态电流过大而发热，Q210、Q211和Q214、Q215分别进行电压放大和电流驱动．Q216~Q225是5对功率管，Q212、Q213为过流保护管。上图中的C204、R214与中图中R274等元件构成负反馈网络(F)，音频反馈信号经R274、R214分压后加至上图中Q202、Q204的基极。

　　二、电源供电电路
　　

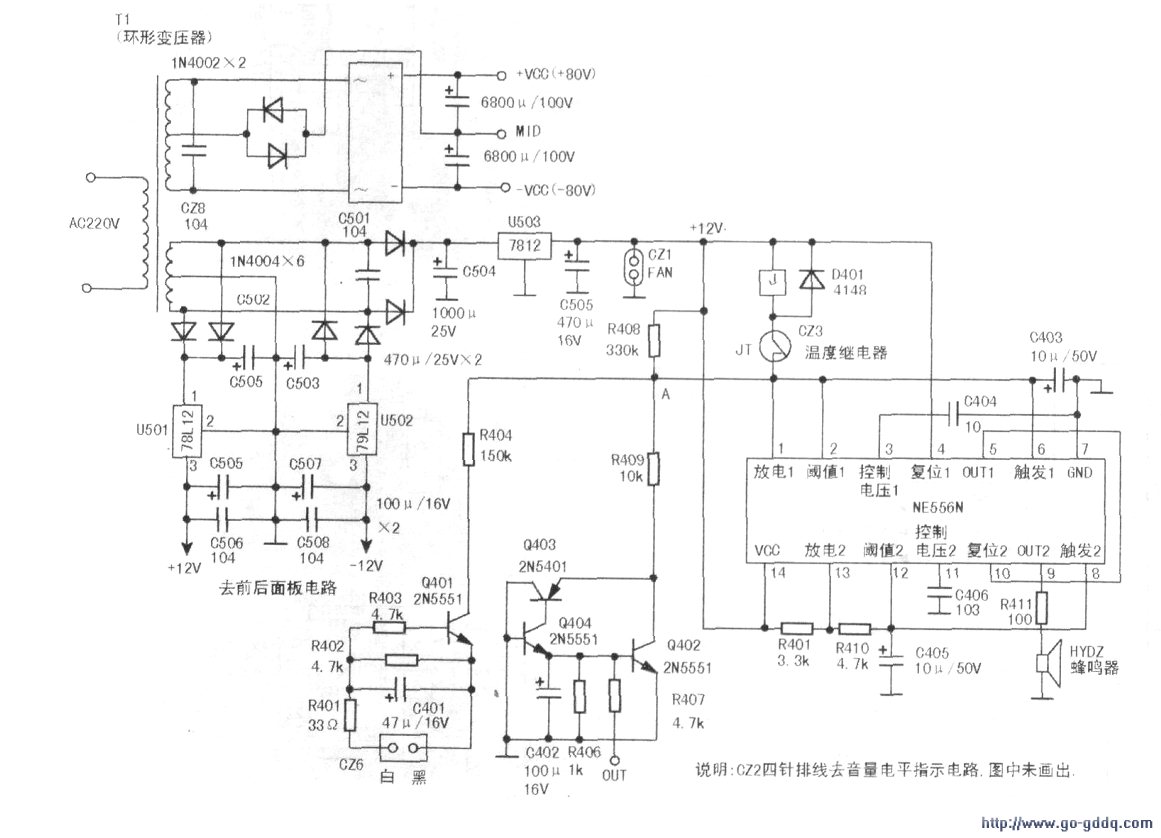

　　该机的功放供电、保护及报警电路如下图所示。Tl为环形电源变压器，主绕组1经桥式整流、阻容分压形成浮地（MID）及正、负vCC电源电压，中图中的R270、R271为两只大容量电容器的均压电阻。浮地(MID)与主电路地(GND)构成功率输出回路（中图中112输出变压器的初级回路）。Tl的另一绕组2经整流、滤波及U501、U502稳压后为前后面板电路提供±12V电压，还有另一路经U503为风扇(FAN)及保护电路提供+12V电压。

　　三、保护电路
　　
　　这部分电路由下图中的集成块NE556N及其外围元件构成。NE556N由两个完全一样的时基电路555组成，其①~⑥脚组成各应急保护的动作电路，⑧～(13)脚组成报警电路。当⑩脚获得高电平时（由⑤脚控制），蜂鸣器HYDZ即可发出“嘀、嘀”的报警音。⑤脚及①脚的电平受②、⑥脚（即A点）电压的控制。正常状态下，当A点电压超过2/3VCC（即8V）时，①、⑤脚均为低电平，此时继电器J得电工作，输出回路中的JK触点接通，功放开始输出信号。当功放电路出现异常导致A点电压低于8V时，①、⑤脚，变为高电平，此时1失电，JK触点断开，切断输出回路。与此同时，报警电路开始产生“嘀、嘀”的报警声。另外，主控板CZ2(下图中未画出)四针排线从TR1输出端引出一部分信号后送到前面板，作为输出音量的电平指示。

　　1．开机延时启动保护
　　
　　由于OCL功放电路开启瞬间有一个平衡过程，此过程中输出中点有一个直流电位向零电位过渡的时间。该过渡电压有可能接近电源电压，极易烧坏扬声器。因此，本机设有开机延迟闭合继电器触点功能：开机后，+12V电压经R408向C403充电，由于电容器两端的电压不能突变，延迟一段时间后A点电压才能升到8V。在这段时间内①、⑤脚均为高电平，继电器触点切断输出信号，报警电路发出警报。

　　2．中点电压偏移保护
　　
　　当功放在使用中出现故障使输出中点电压偏移时，该直流电压也会烧坏扬声器。

　　本机由Q402、Q403、Q404等元件构成相应的保护电路，原理如下：正常情况下，功率输出端OUT（与MID端直流电位相等）与GND端均为零电平，Q402～Q404均处于截止状态，参见中图：当中点电压偏移GND电平大于OUT电平时．Q402截止．Q404导通，Q403饱和导通，R407下端接地，A点电位被R407拉低，从而产生上述一系列保护动作。当中点电压偏移造成GND电平低于OUT电平时，Q403、Q404截止，Q402导通，R407下端接地，A点电位降低，同样产生保护动作。

　　3．输出过载（流）保护
　　
　　下面以中图中GND中点下方电路为例说明：当信号过强致使输出电流过大时，功率管发射极电阻压降增大，该电压经R243、R249、R255、R261、R267及R239反馈到Q213基极，使其电位升高，Q213导通程度加深（饱和），钳位二极管D2(14使Q215基极电位下降，被其放大的信号强度减弱，起到限流保护作用。同时．过流取样电压经C26插座及R401、R402分压后使Q401导通，将R404下端电平拉向负电源电压，从而使A点电位迅速下降，保护电路启动。

　　4．散热片过热保护
　　
　　继电器线圈回路中串联的Jt是一种温度继电器，固定在散热片卜。当散热片温度过高时，Jt触点断开，切断继电器线圈的供电，使输出回路停止工作。当温度降至设定值以下时，触点会自动闭合。
