TCL王牌HD29H91S高清彩电的保护电路通过微处理器进行故障检测和执行保护。

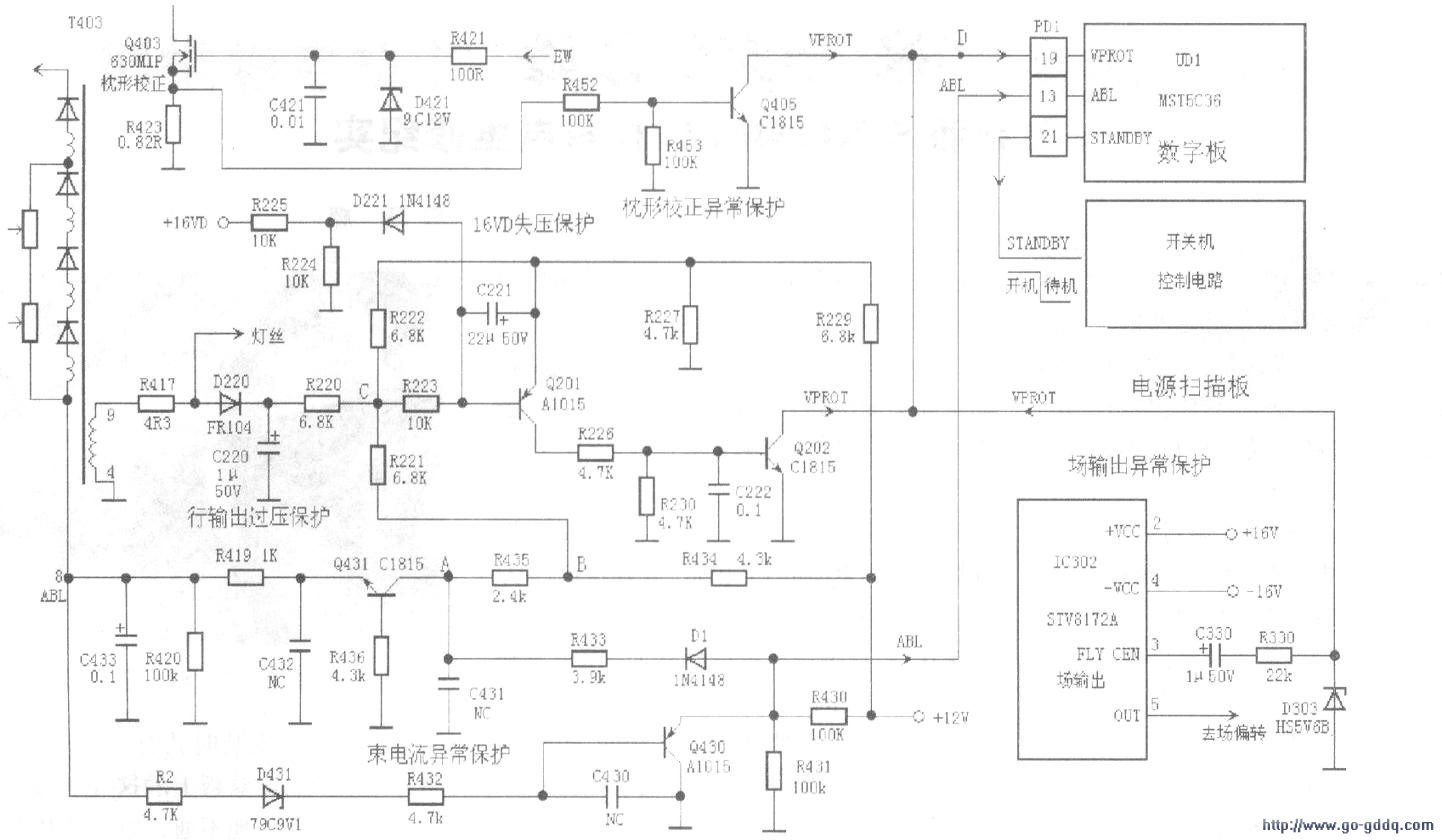

　　UD1通过I2C总线系统对各个被控电路进行检测，当检测到被控电路发生故障或总线信息传输电路发生故障时，UD1均会采取不开机或待机保护措施；UD1还设有VVPROT专用检测引脚，如图所示，通过连接器PD1的(19)脚与扫描板的保护检测电路相连接：VPROT专用检测引脚正常时为高电平，当保护榆测电路检测到故障时，将VPROT电压拉低为低电平，UD1据此执行保护动作，从待机控制端发出待机指令，通过连接器PD1(21)脚向电源行输出板送入STANDBY低电平，迫使待机控制电路动作，进入待机保护状态。
　　
　　1.Q201、Q202保护电路
　　
　　该机的行输出失压保护和束电流异常保护，均由检测电路Q201、Q202进行检测和执行保护12V电压经R229、R227固定分压后加到Q201的发射极，Q201基极通过电阻R223与灯丝整流滤波后的电压和ABL电压的交汇点C点相连。正常时，C点为高电平，Q201因基极电压高于发射极电压而截止，当灯丝电压发生失压或束电流过大、ABL电压严重降低时，C点电压和Q201的基极电压被拉低，Q201和Q202均导通，其中Q202导通，将数字板的保护检测VPROT电压拉低，UD1据此执行保护动作，进入待机保护状态．
　　
　　(1)行输出失压保护
　　
　　行输出失压保护由灯丝电压整流滤波电路D220、C220和检测三极管Q201、Q202组成，对行输出变压器T403的④-⑨绕组灯丝电压进行检测。当某种原因使行输出停止工作或输出电压过低时，灯丝电压也随之消失或降低，Q201和Q202均导通，将保护检测端的VPROT电压拉低，进入待机保护状态。

　　(2)束电流异常保护
　　
　　该机的束电流检测T403⑧脚的ABL电压。ABL电压分为两路：一路通过Q431、R435、R433、Dl对ABL电压进行检测，另一路通过D431、Q430进行检测，合并后通过连接器PD1(13)脚送入数字板的UD1。

　　ABL电压在正常范围内时，UD1根据ABL电压变化，对图像亮度进行调整。当束电流过大时，ABL电压严重降低，Q431饱和导通，其集电极电压（图1中的A点电压）和B点电压严重降低，使Q201和Q202导通，将保护检测端的VPROT电压拉低，进入待机保护状态。

　　另外，在束电流过大ABL电压严重降低时，Q431饱和导通，将连接器PD1(13)脚ABL电压拉低，UD1根据设计程序执行保护措施。

　　(3)+16VD失压检测
　　
　　该保护电路由分压电阻R225、R224和二极管D221组成，南Q201、Q202执行检测和保护。当+16VD电压正常时，经R225、R224分压后的电压高于Q201的基极电压，D221截止；当开关电源发生故障，造成输出电压失压或降低时，输出的+16VD也会随之失压和降低，当降低或失压后的+16VD电压经R225、R224分压后，在R224两端形成的电压低于Q201的基极电压时，D221导通，将Q201的基极电压拉低，Q201、Q202导通，将保护检测端的VPROT电压拉低，进入待机保护状态。

　　2、VPROT其他保护电路
　　
　　(1)场输出异常保护
　　
　　场输出异常保护检测电路由C330、R330、C303组成，对场输出电路IC302的③脚场脉冲电压进行检测。当场输出电路工作正常时，IC302的③脚场脉冲电压经C330、R330和D303限幅后，送往数字板的VPROT检测端。当场输出电路发生故障时，IC302③脚无场脉冲输出，UD1检测不到场脉冲信号，UD1据此执行保护，整机进入待机保护状态。

　　(2)枕形校正异常保护
　　
　　该保护电路由检测三极管Q405组成，对枕形校正三极管Q403的源极电压进行检测，当枕形校正电路正常时，Q403的源极电压很低，Q405处于截止状态；当枕形校正电路发生故障，特别是Q403击穿或漏电时，源极电压会升高，迫使Q405导通，将数字板的保护检测VPROT电压拉低，UD1据此执行保护动作，进入待机保护状态。
