TCL王牌HD29H91S(MS36机芯)高清彩电保护电路维修技巧
来源:本站整理  作者:佚名  2011-09-06 10:07:04



  1.测量关键点电压,判断是否保护

  TCL HD29H91S高清彩电的保护均通过微处理器进行故障检测和执行。保护时,整机进入待机状态,与微处理器控制系统故障和待机控制电路故障现象相同,即产生不开机和自动关机故障,其故障特征是:开机后有高压建立声,输出电压先上升后降低。

  这是微处理器VPROT专用检测保护电路启动所致,榆修时首先判断是否进入保护状态,然后查找引起保护的电路和元件.

  (1)判断保护电路是否启动

  开机后或自动关机时,测量连接器PD1与保护相关(19)脚VPROT保护检测电压和(21)脚STANDBY开/关机控制电压。(19)脚VPROT保护检测电压正常时为高电平,(21)脚STANDBY电压开机时为高电平,待机时为低电平。

  如果不开机或白动关机时连接器PD1(19)脚VPROT保护检测电压为低电平,同时(20)脚STANDBY电压由开机时的高电平变为低电平,则是VPROT保护电路启动;如果不开机或自动关机时PDl(19)脚的VPROT保护检测电压为高电平,同时(21)脚STANDBY电压由开机时的高电平变为低电平,则是数宁处理和微处理器UD1电路故障,或通过总线系统检测到被控电路或总线信息传输系统故障,从而执行待机保护;如果不开机或自动关机时,(19)脚的VPROT保护检测电压为高电平,同时(21)脚STANDBY电压为开机高电平,则是电源板电路故障,重点检查IC841取样误差放大电路、光电耦合器IC802和开关电源初级电路IC801。如果开关电源输出电压为正常值,数字板小信号电路电源也正常,但仍不开机,则是数字板小信号处理电路或行扫描电路故障。

  (2)判断是哪路检测电路引起的保护

  若测得PD1保护相关的(19)脚VPROT保护检测电压为低电平,说明该保护电路启动,由于VPROT保护检测电路有5路,可通过测量关键点电压和解除保护的力‘法来判断故障范嗣。

  在开机后保护前的瞬间或解除保护后,测量各路保护检测电路的执行三极管Q202和Q405的基极电压,判断故障范围。如果Q202的基极电压为0.7V,则是以Q201、Q202为核心的保护电路启动,重点检查行输出失压保护、束电流异常保护和+1 6VD失压保护电路;如果Q405的基极电压为0.7V,则是枕形校正异常保护电路启动;如果Q202、Q405的基极电压均为Ov,则很有可能是场输出电路发生故障,引起保护电路启动,重点检查场输出电路。

  2、解除保护,根据故障现象判断故障范围

  检修时,也可采取解除保护的方法,通过观察故障现象来判断故障范围。

  为了整机电路安全,解除保护前,应采取两项保护措施:一是断开行输出电路,在+B输出端接假负载,测量开关电源输出电压是否正常,特别是测量+B电压是否正常,如果不正常,首先排除开关电源故障;二是在行输出电路逆程电容器两端并联同规格的电容器,避免因逆程电容器开路、失效、减小等原因,造成行输出过压,损坏元件,如果开机后光栅过大,说明原来的逆程电容器正常,再将并联的逆程电容器拆除。

  (1)完全解除保护

  方法有两种:一是在保护检测电路采取措施,将PD1(19)脚外部电路全部断开,即将图1中的D点断开,向微处理器控制系统UD1送人正常VPROT电压(高电平),使之进入开机状态;二是在待机控制电路采取措施,将待机控制电路Q851的基极与发射极之间短路,迫使待机控制电路始终处于开机状态。

  (2)逐路解除保护

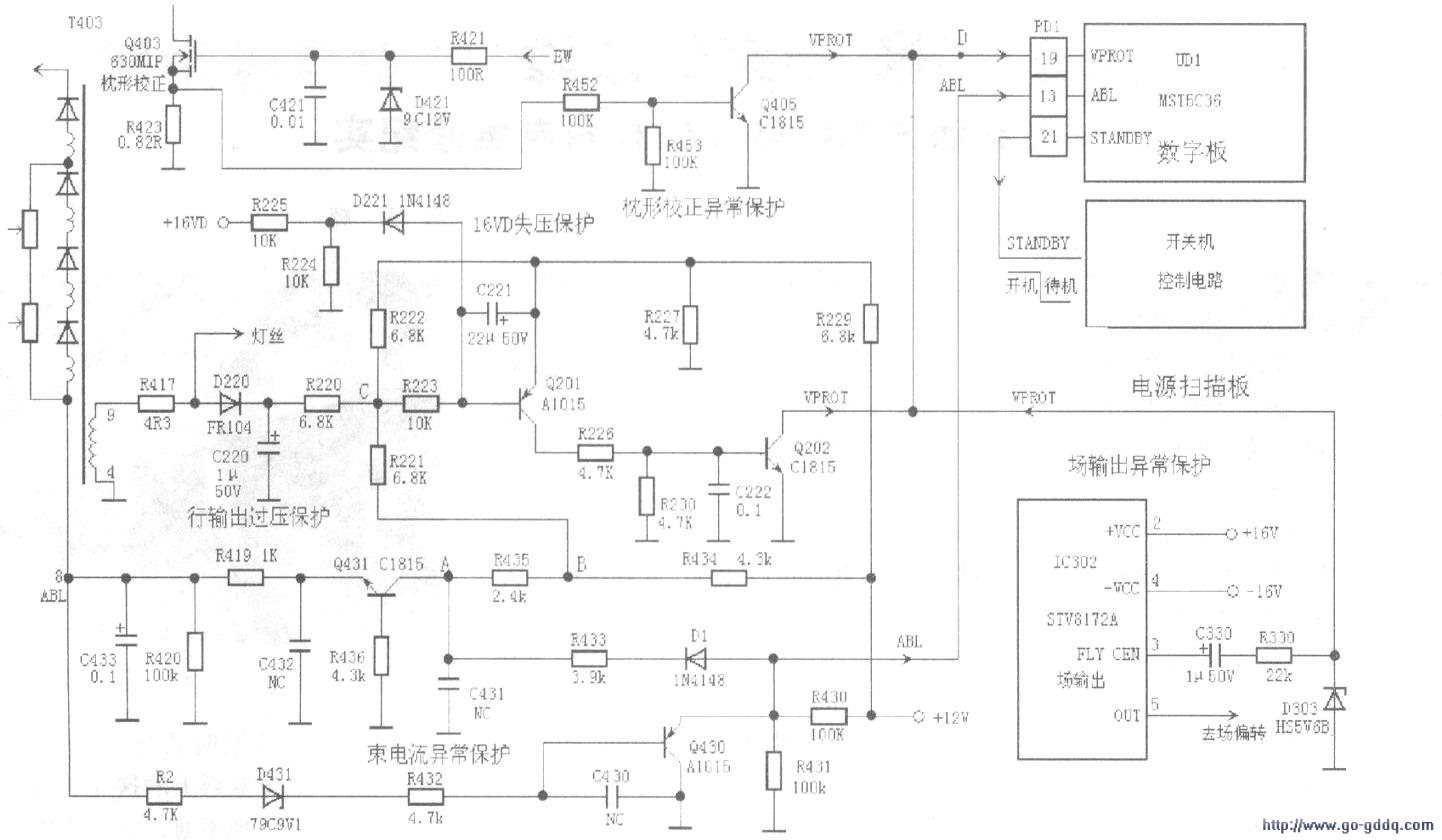

  将下图中的各路保护执行电路三极管的Q202、Q405的集电极断开。如果断开Q202的集电极后,开机不再保护,则是以Q201、Q202为核心的保护电路启动;如果断开Q405的集电极后,开机不再保护,则是枕形校正异常保护电路启动。

  如果断开保护执行电路i极管的Q202、Q405的集电极后,开机仍然保护,请榆查ABL电压和场输出的相关检测电路及数字板控制电路。

  解除保护后,开机测量开关电源各路输出电压,重点测量+B电压,如果输出电压过高或过低,是稳压环路故障,重点检查稳压电路;如果+B电压正常,拆出假负载,恢复行输出电路,观察故障现象,如果电视机恢复正常,则是断开的故障检测、保护执行电路元件变质,引起的误保护;如果电视机存在光栅、图像、伴音故障,则是与其相关的电路引起的保护,重点检测相关的功能电路。
