蒂森克虏伯电梯厅轿门锁开关安全信号分析
来源：本站整理  作者：佚名  2011-09-06 19:38:30



　　Sl/4.8→运行检测继电器常闭点-S44→轿门锁开关-S150→轿门锁开关→S150.1→第一层Sl厅门锁开关-S138→第二层S2厅门锁开关S138→第n层Sn厅门锁开关S138→微机（作轿门锁安全信号依据）。

   如下图所示：

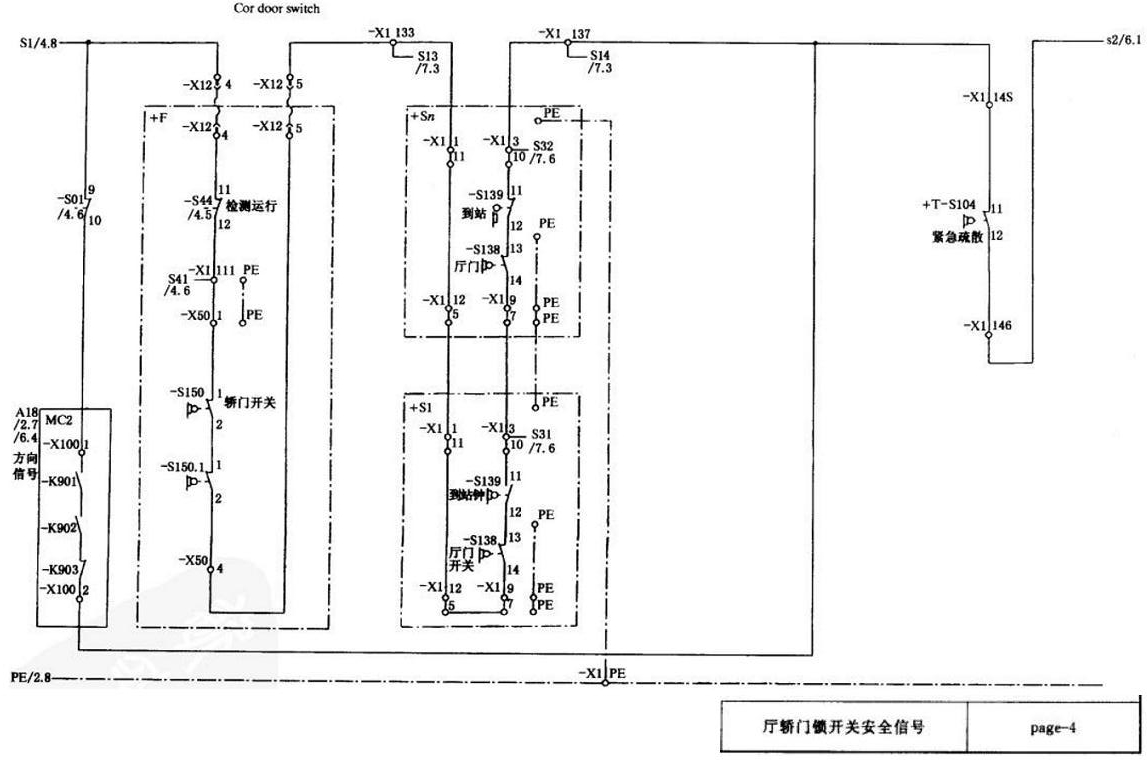

厅轿门锁开关安全信号图
