一、安全回路

　　003端子→上停止按钮SST→上右扶手带开关SETR1→上右梳齿板开关SCTR1→上右裙板开关SSTR1→上梯级下降开关SBST1→上左扶手带开关SETL1→上左梳齿板开关SCTL1→上左裙板开关SSTL1→驱动链断裂开关SDCB1→上急停按钮SSFT→下停止按钮SSB→下右扶手带开关SEBR1→下右梳齿板开关SCBR1→下右裙板开关SSBR1→下右梯级链断裂开关SHBR1→下梯级下降开关SBSB1→下左扶手带开关SEBL1→下左梳齿板开关SCBL1→下左裙板开关SSBL1→下左梯级链断裂开关SHBL1→下急停按钮SSFB→相位继电器KPH→热继电器KMP→超速保护开关OSP、OTP→安全继电器线圈KSA→004端子。

　　二、制动回路

　　001端子→安全继电器KSA→运行接触器KMD1→抱闸继电器KEB→制动线圈YB→抱闸维电器KEB→制动器放电电阻RP2→抱闸继电器KEB→运行接触器KMD2→002端子。

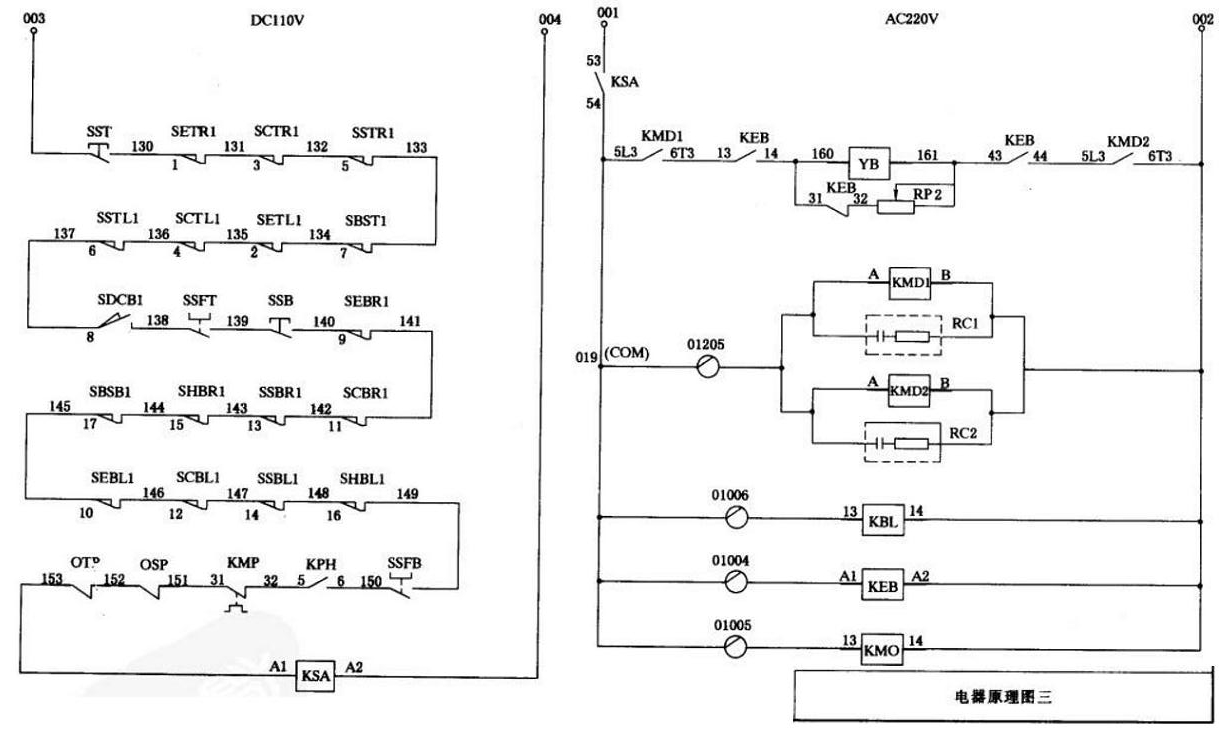

　　如下图所示：
