刚性印制电路板的大部分设计要素已经被应用在柔性印制电路板的设计中了。然而,还有另外一些新的要素需要引起注意。
1.导线的载流能力

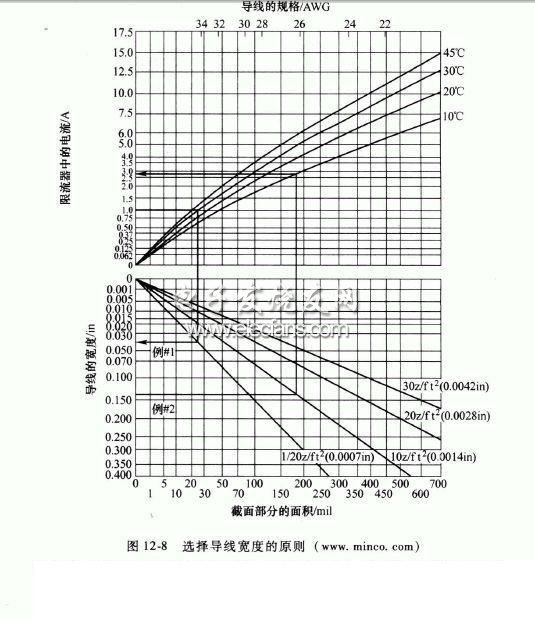

因为柔性印制电路板散热能力差(与刚性印制电路板相比而言) ,所以必须提供足够的导线宽度。图12-8 中给出了电流在1A 以上时,选择导线宽度的原则。一些承载大电流的导线彼此面对面或邻近放置时,考虑到热量集中的问题,必须给出额外的导线宽度或间距。
2. 形状
无论何处,在有可能的情况下应首选矩形,因为这样可以较好的节省基材。在接近边缘处应该留有足够的自由边距,这要根据基材可能的剩余空间而定。
在形状上,内角看起来应该是圆形的;尖形的内角可能引起板的撕裂。
较小的导线宽度和间距应该尽可能最小化。如果几何空间允许,排列紧密的细导线应该变为宽导线。在镀通孔或元器件安装孔处终止的导线应该平滑地过搜到焊盘中,如图12-9 所示。作为一个通用标准,任何从直线到象角或不同线宽的变化,必须尽可能的平滑过渡。尖角会使应力自然集中,引起导线故障。
