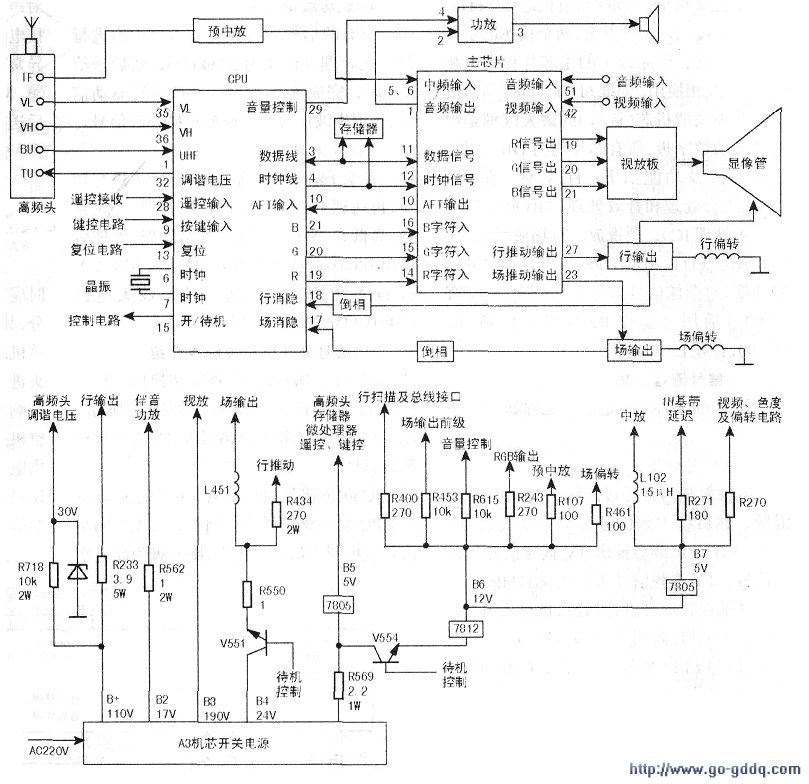

弄清信号的来龙去脉，对维修主板是很有用处的，该主板的信号流程如上图所示。

　　另外，由于开关电源故障率相对较高，因此掌握开关电源供电的去向也非常重要．如某个单元电路的功能丧失，首先就要检查供电电路中的限流保护电阻是否开路。只要从开关电源供电的去向人手，顺藤摸瓜，就能很快排除故障。由于A3电源电路简洁，稳定可靠、采用元件少，故被很多生产厂家用在不同尺寸的主板中。该主板开关电源的供电去向如下图所示，图中标出了各路负载的限流保护电阻，以便检修某路电压缺失或异常故障。
