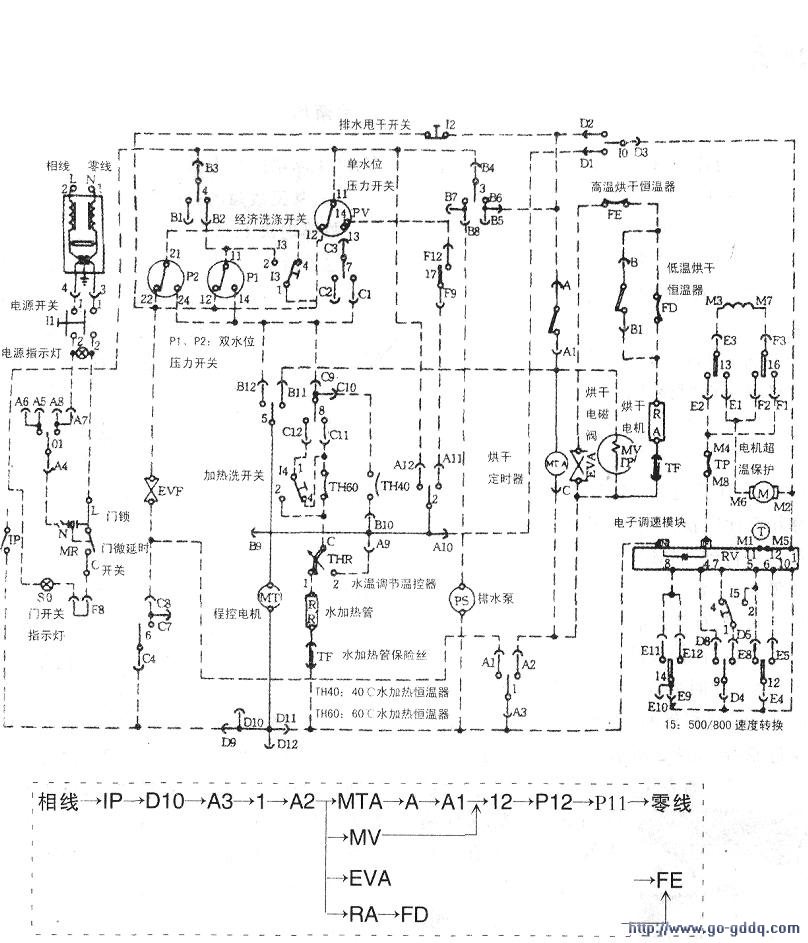

海尔玛格丽特XQCJ50-l全自动洗衣机的电器控制电路如上图所示，与克琳XQG50-2电路相比，不同之处是增加了带微动开关的门微延时和烘干控制电路。现仅对其烘干控制线路作一详细介绍。

　　该洗衣机的烘干方式分高、低温两种方式，一种是针对化纤织品设计的低温85℃烘干，一种是针对棉织品设计的125℃的高温烘干，工作时间最长为120min，低温85℃烘干最长时间为80min。

　　1低温85℃烘干在低温85℃烘干时，将程序控制器设置于烘干程序，程控器内部开关触点A4--01与A5接通．A3-1与A2接通，A10-2与A11接通，5与B11接通，D3—10与Dl接通，至此程控器电机MT得电运转。由于先前已将烘干定时器置于低温烘干区，所以A-Al接通后，烘干定时器MTA电机运转，烘干电磁阀EVA出水，加热管RA加热，电机MV驱动风扇工作，进行烘干。当加热温度达到85℃时，恒温器FE断开。低温烘干恒温FD在850c时也断开，不再加热，但风扇电机仍在吹风。在烘干区域，程控器只会带动烘干凸轮作周期性运转。F9，17与F12之间也是周期性通断，由于此开关与P3排水泵相通，所以前面的周期性通断，使排水泵将冷凝水呈周期间歇性排出。

　　烘干过程的电流回路如下图所示。

　　2.125℃烘干此烘干电路与85℃烘干电路相同，只是将烘干定时器置于125℃位置。另外，由于FD低温恒温器在85℃时已断开，当超过85℃时，电路已不通，此时Bl-B接通继续加热，直至达到设定温度。

　　该型洗衣机设有安全水位开关。当机器发生故障而进水不止时，水位开关PV4接通，直接给PS供电进行排水，其电流回路是相线→IP→Dl0→PS→BT→PV14→PV11→零线。

　　上述分析同样适合海尔该系列的其他型号全自动洗衣机。
