5、甩干电路
　　

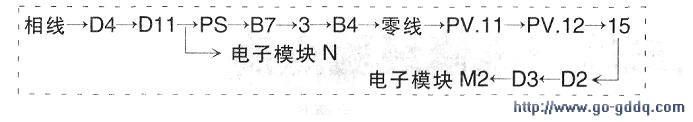

　　甩千时控制开关10-D3与D2接通，同时B4-3与B7接通，排水泵PS得电排水，水位压力开关PV．11与PV.14断开，PV.11与PV.12接通，电流经15-D2再到10-D3，接通电机与电子模块，针对不同程序设置转速．甩干电路的电流走向如图所示。

　　从此电路可以看出，一旦15断开，可排水，但不能甩干。

　　6.90℃加热电路
　　
　　在棉织品处于强洗程序时，按下90℃加热洗涤键，并将水温调节温控器调至最高处，THRC与THRL接通，C10-8与C12接通，加热洗开关16.1与16.2接通，程控器处于断电状态。当加热至40℃时，TH40接通，电机运转进行洗涤；当水温升至90℃时，HTRC与THR1断开，停止水温加热。

　　此时THRC与THR2接通，程控器电机得电运转，开始执行下一程序。该电路的电流走向如下：

　　相线→D9→D11→电子模块N→D3→10→D1→Bl0→TH40→C9→7→C3→PV14→PV．11→零线。

　　加热过程的电流回路为：相线→D9-→D11→RR→THRl→THRC→16.2→16.1→C12→8→C9→Cl→7→C3→PV.14→PV11→零线。

　　7、60℃加热保护线路
　　
　　对于化纤产品，如果温度超过60℃会损坏衣物，因此在线路中设置了水加热恒温控制器TH60，作为超温保护，其电流回路如下：

　　相线→RR→THRl→THRC→TH60→C11→8→C9→水位开关→零线。一旦温度超过60℃，TH60断开，停止加热。

　　8、40℃加热保护线路
　　
　　对羊毛类织品，当加热温度超过40℃,时会损伤毛类纤维，因此在电路中也设置了水加热恒温保护器TH40作为超温保护，其电流回路如下：相线→RR→THRl→THRC→TH60→Cll→8→C9→水位开关→零线。娄加热温度达到40℃时，TH40闭合，MT得电运转，Cll与C9-S断开，从而实现超温保护。
