四、保护电路分析
　　
　　背光灯驱动电路向背光灯管供电，并点亮背光灯管，并要求整个屏幕亮度均匀、稳定，在实际应用中，由于电源及灯管的特性受温度等因素影响，会造成发光亮度不稳定此时，要求背光灯高压驱动电路要有自动稳压、稳流功能另外，由于液晶屏为多灯管系统，当与某只背光灯管损坏或性能不良时，该灯管不亮或亮度极低，则液晶屏亮度不均匀，甚至出现暗区，这是不允许的，此时要求背光灯驱动电路能进行保护性关机。

　　为解决卜述问题，在背光灯高压驱动电路上设置了自动检测输出电压、自动检测灯管电流，并稳定电压、电流的控制电路。当某只背光灯管损坏或者性能不良H{现暗区时，有故障的灯管会无电流或电流极小，此时检测控制电路起控，控制整个背光灯高压驱动电路停止工作，即出现黑屏状态。

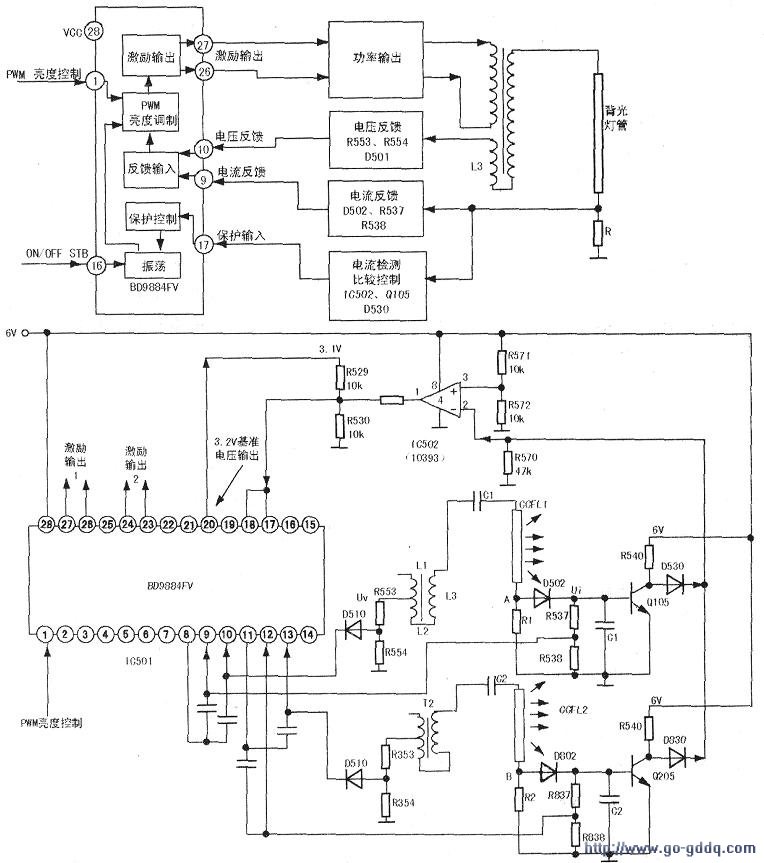

　　该背光灯驱动电路电压、电流稳定控制及自动榆测保护电路简图如上图所示、高压变压器的L3是输出电压的取样绕组，电阻R是灯管电流取样电阻L3的取样电压经过电压反馈电路加到BD9884FV的电压反馈输入端⑩脚，R上的取样电压Ui(经D502、C1整流滤波，反映灯管工作电流失小）经过电流反馈电路加到BD9884FV的电流反馈输入端⑨脚，这两路反馈电压进入13D9884FV后，和①脚来的亮度工作PWM信号一起加到PWM亮度凋制电路，完成亮度控制及亮度稳定作用。

　　同时，R上的取样电压进入比较控制电路IC502(10393)同基准电压进行比较，当灯管衰老、损坏时，取样电压大幅变化，比较电路动作，输出控制电压进入I3D9884FV　(17)脚，使振荡器停止工作，整个电路停止工作。

　　下面以第一通道为例，详细介绍其保护电路的工作原理，具体电路如中图所示。

　　1．电压、电流反馈电路
　　
　　Tl的L2、R553、R554、D510和BD9884FV的⑩脚组成电压反馈电路。工作中，若因某种原因造成输出电压不稳时，L2输出的电压Uv也随之相应变化，该电压经过R553、R554分压取样后，经D510加到BD9884FV⑩脚。

　　Rl、D502、C1、R537、R538和BD9884FV的⑨脚组成电流反馈电路。灯管在点亮后，若因温度变化等原因引起电流变化造成亮度不稳定时，变化的电流在取样电阻上的压降Ui也随之变化，经D502、Cl整流滤波，该电压经过R5.37、R538分压取样后，经D502加到BD9884FV的⑨脚。

　　电压和电流反馈电路输入的反馈信号进入BD9884FV内部的调制电路，与从①脚送来的PWM亮度控制信号一起进入调制电路中，共同作用完成亮度控制和对灯管的电压、电流稳定控制。

　　2、灯管电流异常保护控制电路
　　
　　该电路由取样电路、基准比较电路及控制输出两部分组成。其中，取样电路由Q105、R540、D530组成，取样电压仍取自Ui。当灯管工作正常时．Ui流人Q105的基极，Q105的集电极电流Ie上升，Q105饱和导通，集电极电压Ue接近()v，此时D530截止。当灯管损坏或衰老时，Ui很小甚至无电压，Q105的集电极电流Ie很小，则集电极电压Ue上升，当该电压高于1C502②脚电压时，D530导通，此电压经过D530加到基准比较电路JC502的输入端②脚上。

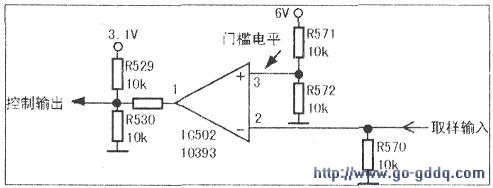

　　基准比较电路采用了比较器10393，控制精度高，且控制门槛可调，等效电路如右图所示。IC502③脚是基准电压输入端，(2)脚是电流取样电压输入端，①脚是控制信号输出端，R571、R572的分压比决定了基准电压的大小。

　　当③脚为高电乎、②脚为低电平时，输出引脚①脚为高电平；当引脚③为低电平、引脚②为高电平时，输出引脚①为低电平。在正常工作时，由于取样电路送来的是低电平（电压小于1V），加于IC502的②脚，③脚电压由R571、R572(1()kn)分压设置为3V，则②脚电压小于③脚电压，此时①脚为高电平输出。当背光灯管损坏时，取样电路送来的是高电平（约6v），②脚电压大于③脚电压，此时①脚为低电平输出。

　　BD9884FV的(17)脚为保护控制输入端，与IC502的①脚相连。当BD9884FV正常工作时，(17)脚电压为1～1.5V(由R529、R530设定)；当背光灯管出现故障时，IC502①脚为低电平，则把BD9884FV的(17)脚电压下拉为小于1V的低电平，在BD9884FV内部电路的控制下，停止激励脉冲输出。

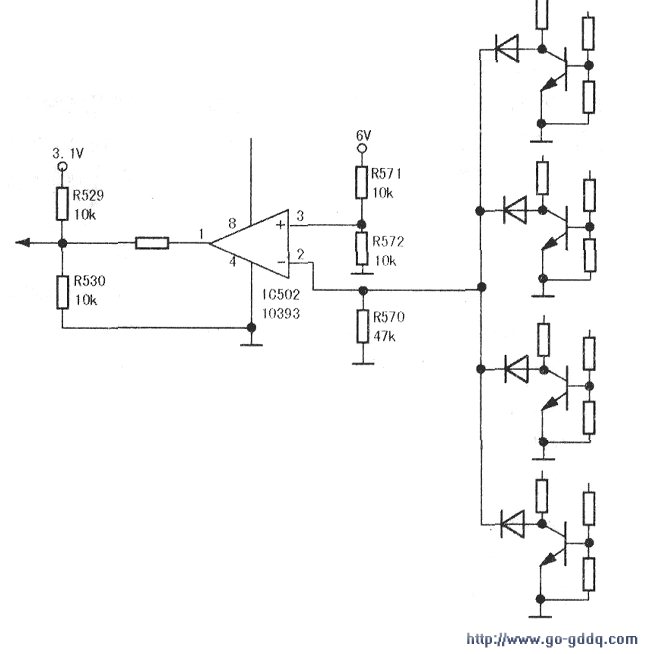

　　由于大屏幕液晶屏是多灯管方式，所以在电路卜每一个灯管均设一个取样电路，多个取样电路的输出端经过隔离二极管(D530、D830等）接在一个基准比较电路的控制端上（IC502的②脚），如下图所示。多个灯管在工作时，只要有任意一个灯管工作异常，其升高的Ue即会通过隔离二极管加于基准比较电路上，保护电路立即动作。
