三星32英寸液晶屏内置16只灯管，随屏配套的灯管驱动电路板型号为KLS -320VE。该灯管驱动电路由两块BD9884及8组全桥架构功率输出电路组成，如图所示。功率输出管采用内含N沟道和P沟道的Sp8M3型MOSFET模块。两只SP8M3模块及输出高压变压器T组成一个全桥输出架构电路。变压器初级绕组Ll接功率输出模块，次级高压绕组L2接冷阴极荧光灯管，次级低压绕组L3的感应电压作为取样电压送往BD9884FV的电压检测部分。

　　一、信号流程及工作原理简述
　　
　　当数字板上的CPU发出“背光灯开”指令后，背光灯驱动板上的振荡器开始工作，产生频率约lOOkHz的振荡信号，送入调制器内部，对来自CPU的PWM亮度信号进行调制，调制后输出断续的l0OkHz激励振荡信号，送入功率输出电路，最后输出高压并点亮背光灯管。

　　PWM调制信号改变输出高压脉冲的宽度，从而达到改变背光亮度的目的，在背光灯管点亮后，L2、C及CCFL的组合又使高压波形正弦形变化（低Q值串联谐振），电容C的容抗及L2的感抗又起到对背光灯管的限流作用。

　　串联在背光灯管上的取样电阻R 上的压降作为背光灯管的工作状态检测信号，送到保护检测电路(由10393组成）；L3输出的电压取样信号也输送到保护检测电路，当输出电压及背光灯管工作电流出现异常时，保护检测电路起控，调制器停止输m。

　　由于三星32英寸屏是采用16只背光灯管，又由于背光灯管不能单纯的并联或串联，所以必须设有相应的16个高压输出变压器及相应的激励电路。BD9884FV有两路激励输出，其(26)、(27)脚输出一路，(23)、(24)脚输出一路。每一路激励输m向两个全桥功率电路提供激励信号，每一组全桥功率输出向两个高压变压器输出驱动电压（点亮两只冷阴极荧光灯管），这样，每一块BD9884FV可以驱动8只灯管，两只BD9884FV共驱动16只灯管。

　　二、集成电路BD9884FV及功率输出模块SP8M3简介
　　

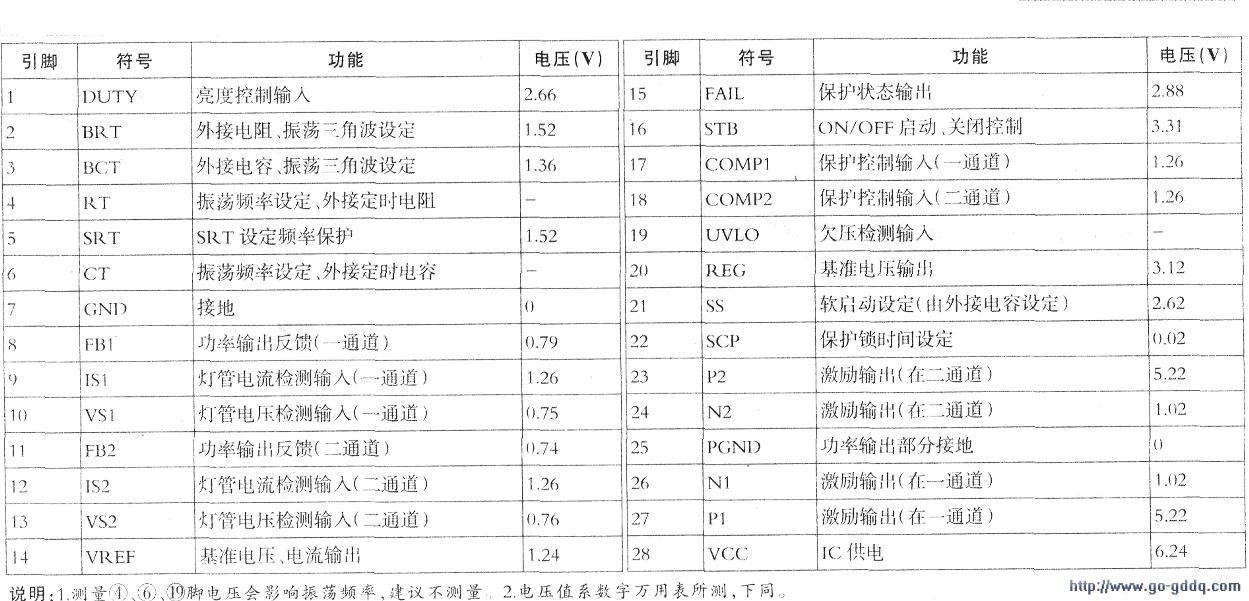

　　BD9884FV是Rohm（罗姆）公司专门为液晶显示屏背光灯高压驱动电路设计的系列集成电路之一（适合不同的屏及电路形式有BD9882～BD9886系列选用）．引脚功能及实测电压见下表。该集成电路支持多灯管大屏幕液晶显示器的背光灯高压驱动电路，每块BD9884FV可支持到8只灯管驱动。

　　SP8M3是N沟道+P沟道组合功率放大MOSFET模块，内部框图如右图所示，该模块采用SS0P-B28封装（表面贴片），具有体积小、功率大、导通电阻小、对称性好等优点。SP8M3内部的N沟道MOSFET管的主要参数为：VDDS=30V，ID-7A；P沟道MOS-FET管的主要参数为：VDDS=-30V，ID=-5A。
