TL494是早已为大家耳熟能详的双极型线性集成电路，内部包含了脉宽调制型开关电源的所有控制电路。内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节。早期在ATX电源、充电器中应用很广，因其成本低廉，技术成熟，现又在液晶显示器中获得广泛应用，电源部分和高压部分都能见到它的影子，尤以高压部分居多。内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成，内置的5.0v的基准电压源，使用外置偏置电路时，可提供高达lOmA的负载电流。极限工作电压达42V。有DIP-16和SOP-l6两种封装形式，在液晶显示器中大多采用SOP封装的。

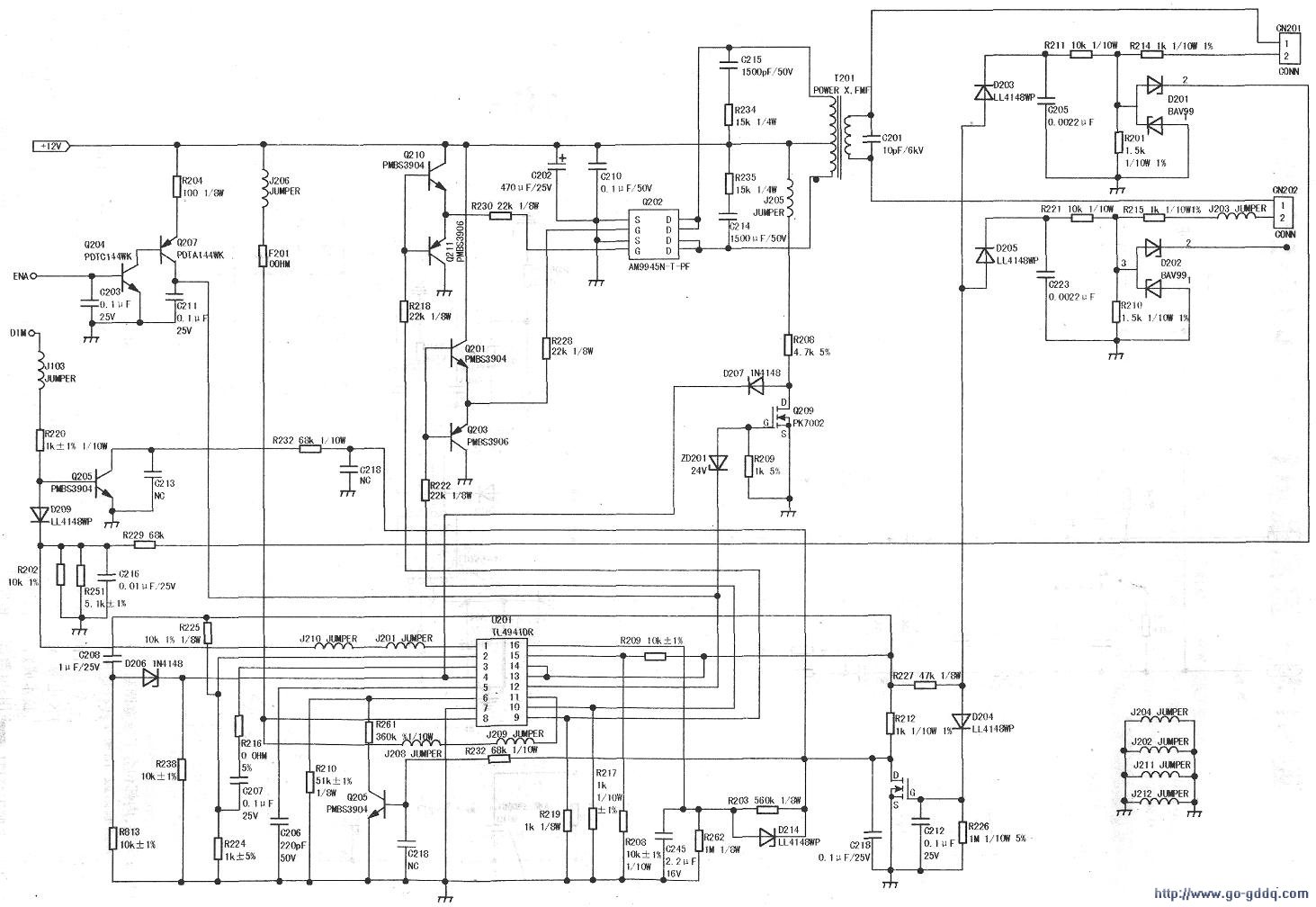

上图为TL494内部结构图；下图为TL494在本例样板中的实际应用原理图。

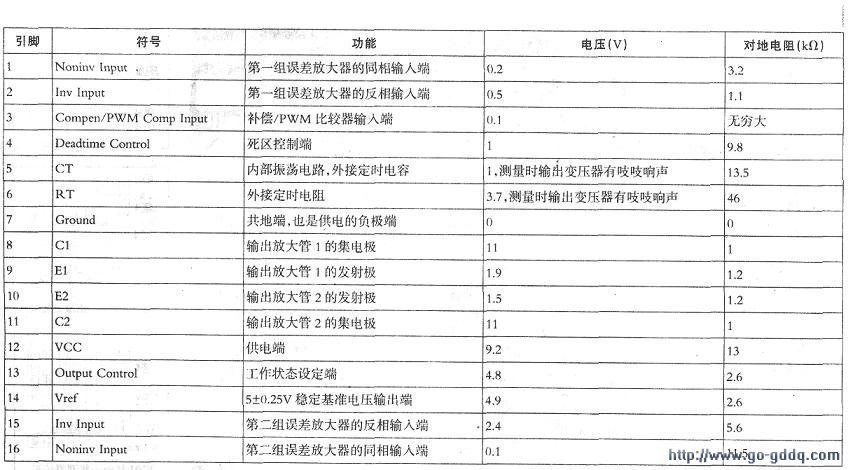

此电路中，Q204和Q207组成使能控制电路，型号分别为PDTC144WK和PDTA144WK．这是两只不同极性的带阻贴片三极管，损坏后不能用普通三极管代换，否则电路不能正常工作。电路中用到的PMBS3906和PMBS3904可以用常见的8050、8550或者2N5401、5551来代换，注意极性和引脚功能就行了、末级功率输出采用的是一个SOP-8封装的功率开关场效应管AM9945N，这是一个内部同时封装两只N沟道场效应管的芯片，基本参数为60V/3.6A/2.1W，损坏后可用FDS9945、STM6930A、SI4946等型号进行代换。下表为TL494的引脚功能和实测数据。
