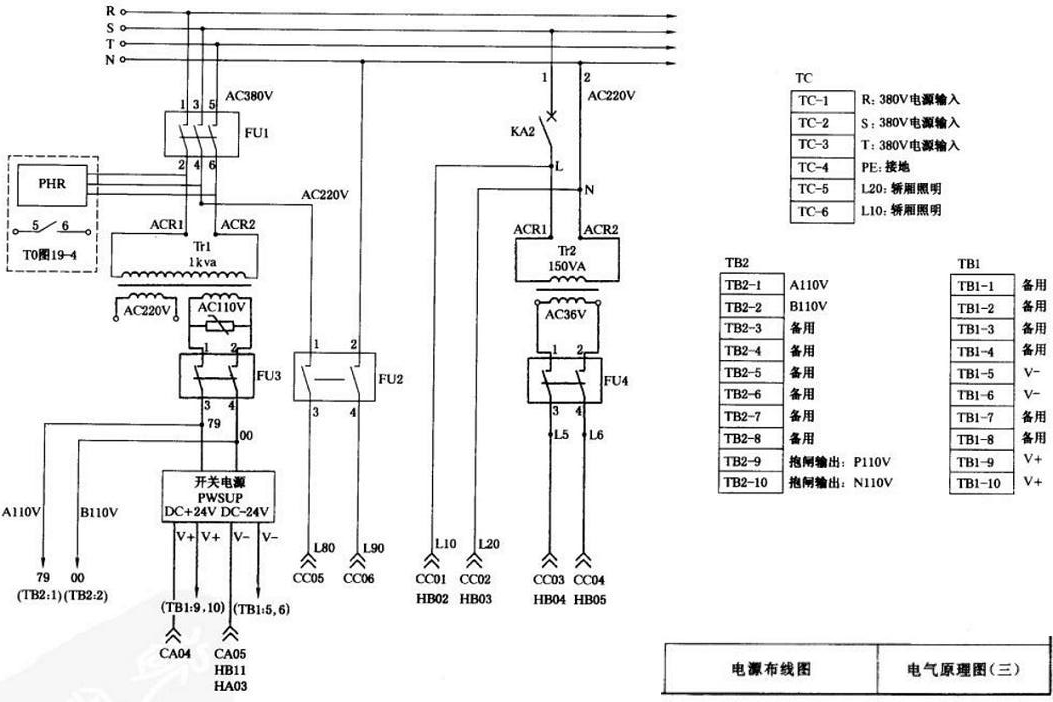

FU1为控制柜内的主电源开关，三相电源R、S、T经过FU1送给PHR相序继电器进行检测，如果缺相或错相则此继电器断开，它的常开点会控制安全回路断开，禁止电梯运行。380V的电压还送给Trl变压器的输入端，变压器输出AC110V经过FU3空气开关后给出79和00的AC110V电压，同时给开关电源PWSUP提供电源，开关电源输出的DC24V给控制器提供工作电源。从FU1主电源开关下端引出的AC220V电源经FU2空气开关送给L80、L90，为门机提供工作电源。

　　由外部电源提供的AC220V电源经过KA2开关给轿厢照明提供L10、L20的电源，另一路送给Tr2变压器的输入端，变压器输出AC36V经FU4开关后给CC03和CC04插头为井道照明提供电源。

   如下图所示：
