基于CMOS工艺的锂聚合物电池保护电路设计
来源:本站整理  作者:佚名  2011-09-12 06:14:53



  即对于增强型NMOS管,VTH随温度升高而下降,而对于耗尽型NMOS管,VTH为负值,其绝对值随温度升高而上升。由此推得,当选取合适的参数时,本电路的温度漂移可以控制在较小范围内。

  3.3 其余部分设计

  3.3.1 延时电路

  为了防止干扰信号使保护电路产生误操作,系统针对不同的异常状态,设置了相应的延迟时间。

  该延迟时间是由振荡电路以及计数器共同实现。

  振荡电路采用三级环形振荡器结构,其每一级由一个反相器和一个电容构成,该振荡电路正常工作时,向计数器输出振荡方波,不工作时输出高电平。

  计数器由D触发器级联而成。

  3.3.2 电平转换电路

  同时,为了保证充电控制管MC在过充电状态下有效关断,利用电平转换电路使输出COUT端为逻辑电路输出信号的四级反相,从而使COUT端低电平由VSS降至V-。

  3.3.3 待机状态

  芯片中的部分电路设有使能端,为逻辑电路输出。当保护电路进入过放电保护状态后,该使能端由高电位变为低电位,关闭相应电路,芯片进入待机状态,从而大大降低消耗电流,减小功耗。

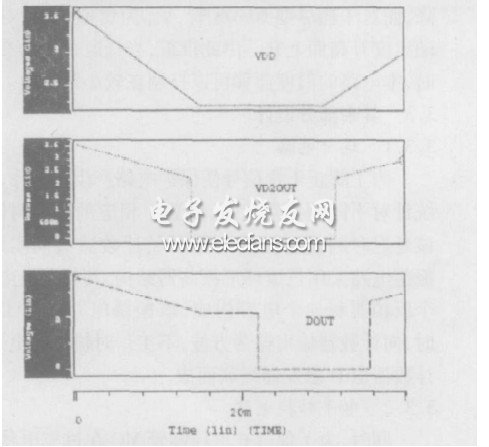

过充电保护及复原波形图

  图4 过充电保护及复原波形图4 仿真结果及分析

  本芯片采用0.6μm的标准CMOS工艺。使用49级HSPICE模型进行仿真。图4为过充电保护及复原波形图,图5为过放电保护及复原波形图。

  正常工作时,该芯片的消耗电流为2.11μA,而处于待机状态时的消耗电流仅为0.03μA。过充电过放电的电压检测精度约为25mV。



过放电保护及复原波形图

  图5 过放电保护及复原波形图

  5 结论

  为满足低功耗要求,设计了基于亚阈值区的基准电路及比较器,并设置了待机状态。经仿真验证,本芯片满足功能、性能设计要求,已经流片成功。
