3.2 设计仿真
　系统设计时，利用Quartus II进行RTL级的逻辑设计并综合处理，然后设计仿真平台[5]，利用Modelsim仿真工具对整个系统进行门级仿真。根据设计的异步FIFO 的工作特性，仿真平台对FIFO工作到满状态、空状态，以及写指针复位后的读操作进行了较全面的覆盖。
　下面是测试平台的激励生成代码：
    always #40 wr_clk=~wr_clk；
    always #10 rd_clk=~rd_clk；
    always @(posedge wr_clk) begin
　　　if(!rstn) begin
　　　　wr_data<=0；
　　　　cntw<=0；
　　　　rd_en<=0；
　　　　wr_en<=0；
　　end
      else if(cntw==400) begin
　　　　rd_en<=1；
　　　　cntw<=cntw+1；
     end
     else if(cntw==500) wr_rstn=0；
     else begin
　　　　wr_en<=1；
　　　　wr_rstn<=1；
　　　　wr_data<=wr_data+1；
　　　　cntw<=cntw+1；
　　　end
  　end
　代码的功能是在较低的时钟速率下，先进行写操作，等到确保写满后(即计数达到400时)，以高速的读操作来读取数据，并继续写数据。当计数到500时，对写操作复位，此时的复位地址是98。

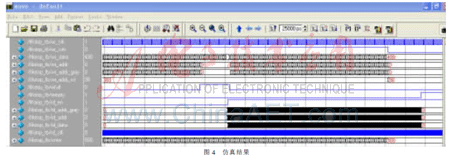

根据上述的改进方法，设计、仿真完成后，用ALTEra公司的Cyclone Ⅲ系列EP3C10E144C8芯片实现电路程序设计。仿真结果如图4所示。在图中可以看到，wr_addr_rst的值一开始默认为383，但写入端有写复位时，即为写复位时的地址值98，该值也即作为读操作的地址复位参考值传递到读操作模块。等到读操作进行第二轮读取并读到第98个地址时，再复位到0地址时，仿真完成。

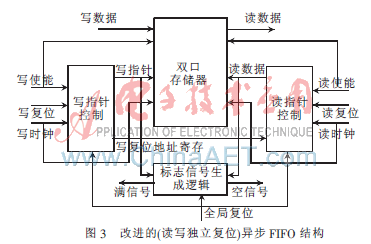

　本文基于FPGA内部存储器，提出了一种针对视音频解嵌系统更具效率的异步FIFO，对通用的FIFO进行改进，并利用硬件描述语言及相应的仿真工具实现了功能仿真。仿真结果表明，本设计能很好地按照设计的意图工作。此外，还针对视音频解嵌系统中，音频块输出端异步FIFO提出了写复位地址寄存，读地址根据此寄存值来进行更新及复位的改进，提高了异步FIFO的工作效率和可靠性。
参考文献
[1] Working group on digital input-output interfacing.数字音频AES3接口标准——线性表示双信道数字音频数据的串行传输格式[J].刘欣荣译.有线电视技术，2003(8).
[2] AVE W H， PLAINS W. SMPTE292M， television bit2 serial digital interface for high2 definition television systEMS[S].  NY，10607(914)：761-1100.
[3] 汪东，马剑武，陈书明.基于Gray码的异步FIFO接口技术及其应用[J].计算机工程与科学，2005(11).
[4] 王淼，宋晗.异步FIFO的FPGA实现[J].微处理机，2004(8).
[5] NAVABI Z.Verilog数字系统设计——RTL综合、测试平台与验证(第二版)[M].李广军，等译.北京：电子工业出版社，2007.
