隔离电源202、200、AC220V→单相空气开关SW→开关电源TPB→DC+5V及DC+24V电源作主控板自用电源。

　　JPl.4输入X3上行多层终端换速开关SSU1信号，2m/s以上电梯要求使用；JPl.6输入X5上行限位开关SLUT信号；JPl.7输入X6下行限位开关SLDT信号；JPl.8输入X7上行单程终端换速开关SSU信号；JPl.9输入X8下行单程终端换速开关SSD信号；JPl.10输入X9上平层干簧感应继电器

　　SQU平层信号；JP2.1输入Xl0下平层干簧感应继电器SQD平层信号；JP2.3输入X12消防开关SWFI信号；JP2.4输入X13安全回路继电器KAS的安全信号；JP2.5输入X14输入门联锁继电器KAD回路信号；JP2.7输入X16调速器输出辅助接触器KMY辅助触点信号；JP2.8输入X17抱闸接触器KMB辅助触点信号；JP3.3输入X22抱闸开关BK1、BK2触点检测信号；JP3.4输入X23电动机温度保护继电器T检测信号。

　　JP9.5输出继电器YO、Yl、Y2、Y3的公共端；P9.1输出抱闸YO信号，控制抱闸接触器KMB的通断；JP9.2输出Yl信号，控制抱闸强激接触器KMZ的通断；JP9.3输出Y2信号，控制调速器进线主接

　　触器KMC的通断；JP9.4输出Y3信号，控制调速器输出辅助接触器KMY的通断；JP9.10输出继电器Y4、Y5、Y6、Y7的公共电源。

　　JP9.6输出信号Y4，控制开门继电器KAD的通断；JP9.7输出信号Y5，控制关门继电器KAC的通断；JP9.8输出信号Y6，控制后门开门继电器KAD1的通断；JP9.9输出Y7信号，控制后门关门继电器KAC1的通断。

　　JP10.2输出Y9消防控制信号；JP10.3输出继电器Y8、Y9的公共端；JP12.4为+24V电源，JP12.5为OV；JP4.1为TXA-，JP4.2为TXA1+；JP11.1输入X26正电源端，+110V为安全回路电源，JP11.2为电源X26的OV端子；JP11.3输入X27正电源端，+110V输入，门锁回路电源，JP11.4输入电源X27的负端。

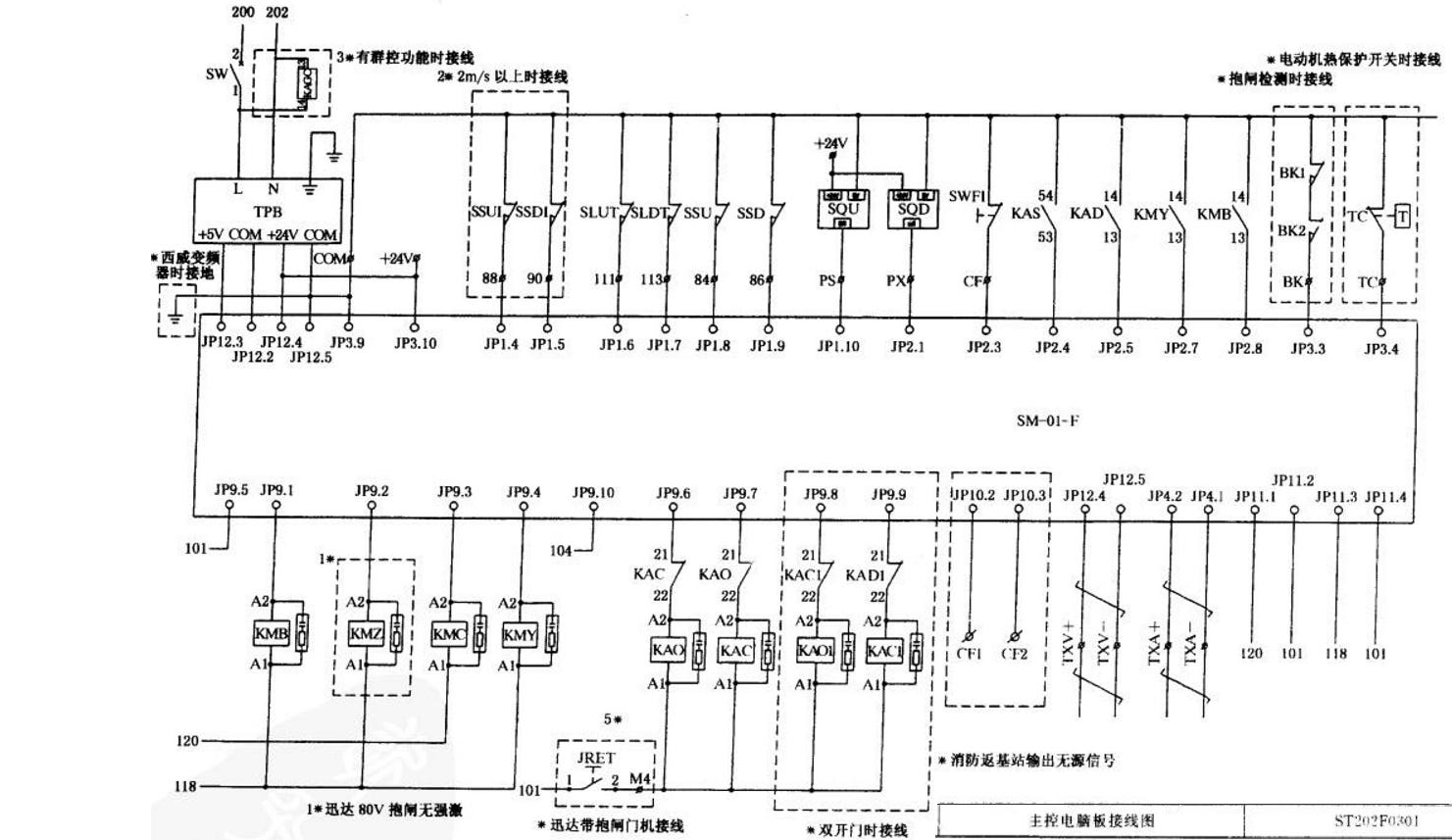

     如下图所示：
