1.门机主回路
交流220V电源经门机开关→门机变频调速器输入端OCLL2、OOPL2→变频器输出端U、V、W→门电动机DOOR MOTOR。
2.开门关门
由微机送来的开门信号OPN-OUT→端子CN7(18)→变频嚣输入端子OPEN→使电动机正转,门机开门。
由微机送来的关门信号CLS-OUT→端子CN7(19)→变频器的输入端子CLOSE→使电动机反转,门机关门.
门机开关门速度,由旋转编码器ENCOOER确定的门机位置,变频器按设定的速度变化曲线控制门机的开关门速度。
开门到位信号DOL到变频器输入端子OPL1.开门到位时使开门停止。关门到位信号DCL到变频器的输入端子CLL,关门到位时使关门停止。

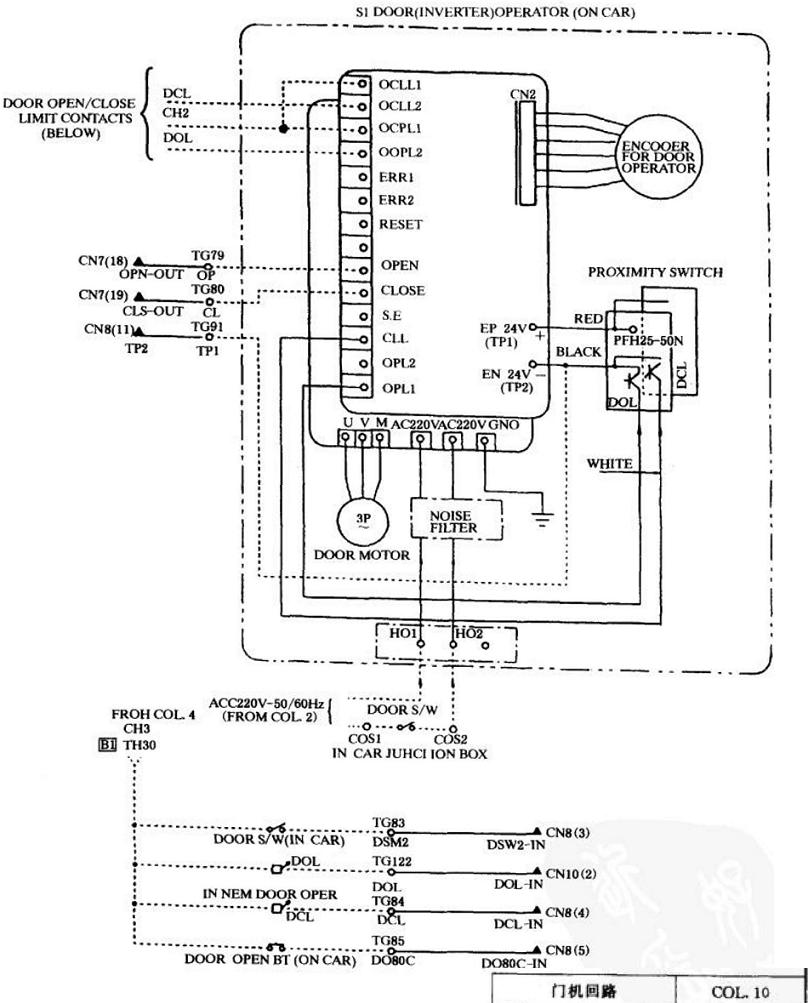

如下图所示:
