上海现代WCVF电梯风扇、照明、应急电源、报警通讯电路分析
来源：本站整理  作者：佚名  2011-09-13 09:04:42



　　交流220V电源Yl、Y2通过风扇开关FAN、照明开关LIGHT供给轿内风扇及照明电源。工作灯WORK LIGHT及工作插座均为220V电源。应急蓄电池电源供给应急照明灯EMCY LIGHT及报警通讯用电源。

　　如下图所示：

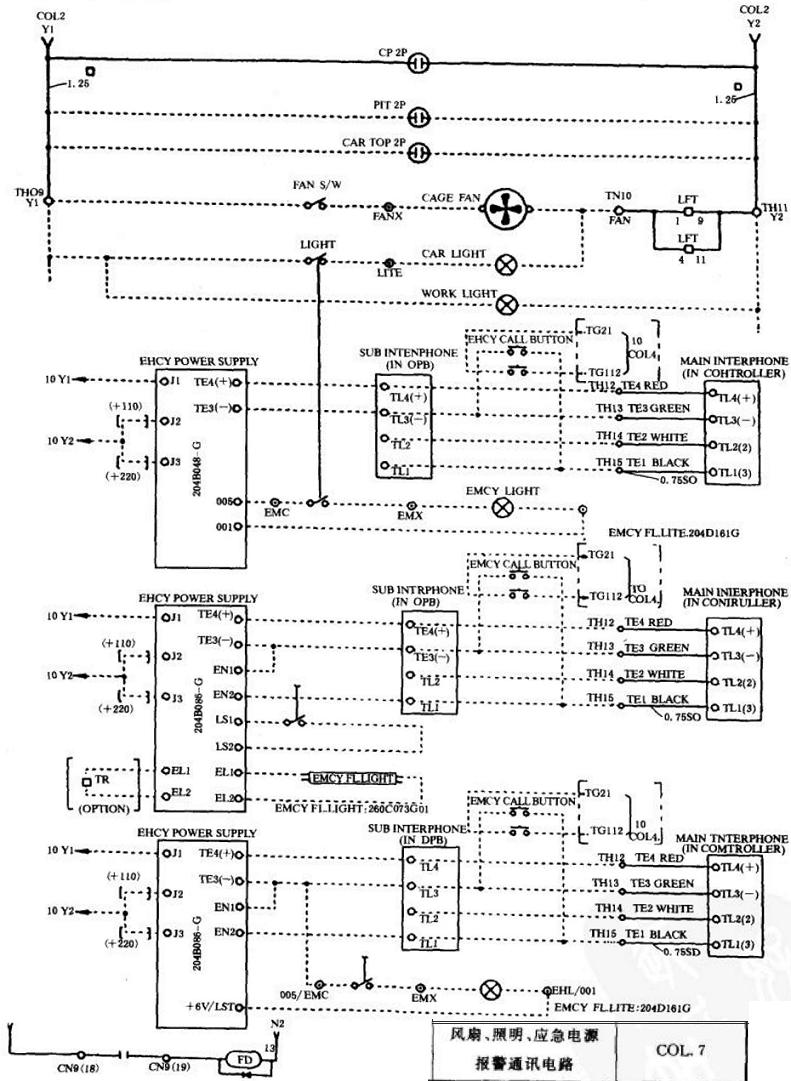

风扇、照明、应急电源、报警通讯电路图
