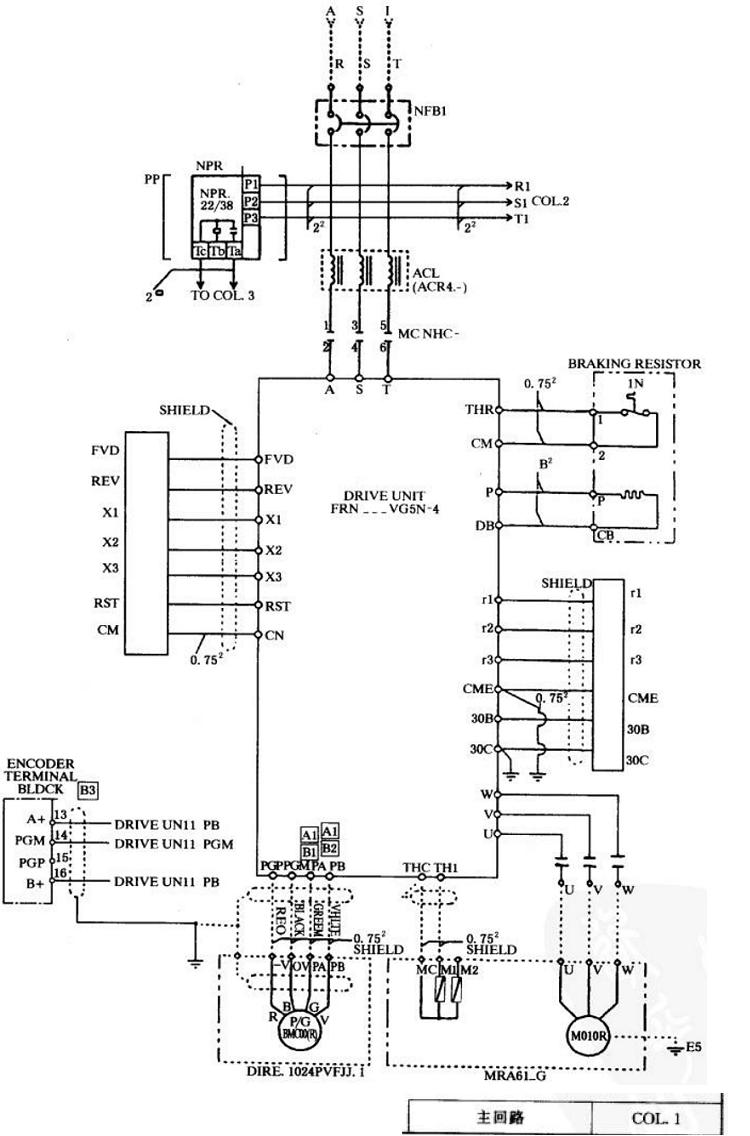

三相电源R、S、T→空气开关NFB1→交流电抗器ACL→运行接触器MC→变频调速器VG5N-4输入端A、S、T→三相输出U、V、W→曳引电动机Motor。
变频器VG5N-4的输入信号：由微机逻辑运算送来的上行运行信号FVD，下行运行信号REV；多段速度输入端X1、X2、X3组合成不同速度信号。短距运行速度LONG，长距运行速度SHORT，爬行速度CREEP，检修速度及启动速度INITI-ALIZE。
变频器VG5N-4的运行状态又通过输出端rl、r2、r3送到微机，微机不断地监视运行状态。输出端30B、30C输出变频器内部故障信号到微机，微机确认后使电梯停止运行。
旋转编码器P/G与电动机同轴旋转，不断地发出脉冲信号PA、PB，一方面送入变频器作为速度反馈信号，另一方面送入微机作为电梯位置信号及判断实际运行方向信号。
如下图所示：
