通力KONE 3000 MiniSpace电梯轿厢线路分析
来源:本站整理  作者:佚名  2011-09-13 09:05:05

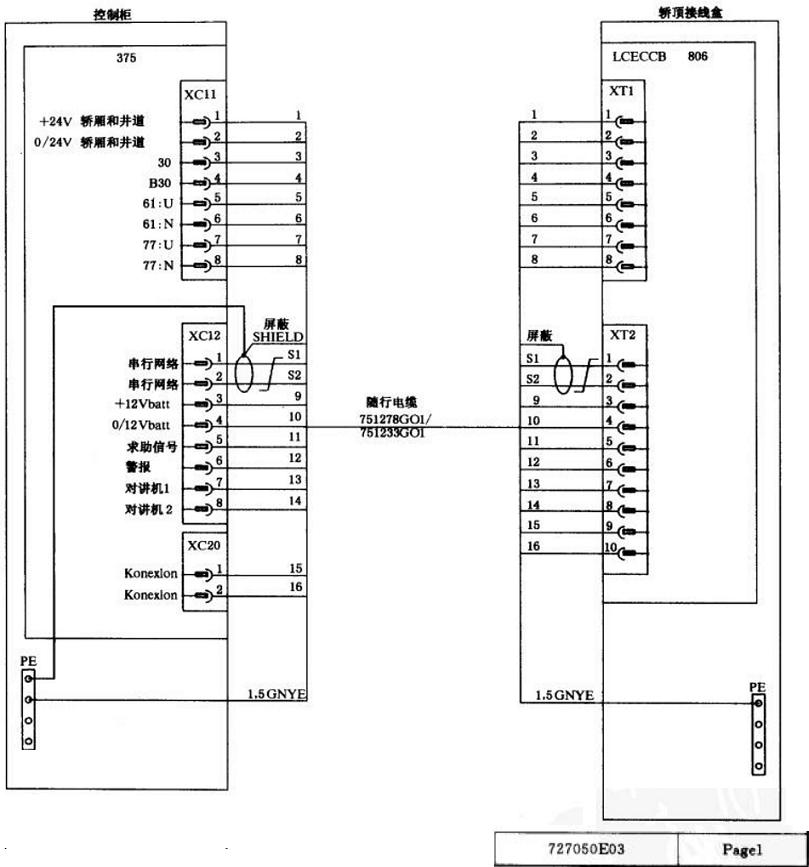

  图1,由控制柜的主微机板375,经端子XCll、XC12与轿厢控制板806相互传送信号及电源:DC24V电源,上下平层信号、门区信号、减速信号、内选串行信号、门安全触板信号、对讲机信号等。

  如下图所示:

  图2,由接口板379向轿厢控制板806提供上行按钮42:U信号、下行按钮42:N信号、检修运行按钮42:RB信号、检修运行开关42:DS信号、轿顶应急灯信号44:2、报警按钮39:2信号、轿顶电源插座45等信号。

  如下图所示:

  图3,向轿顶接线盒输入的信号有:轿厢极限开关信号51、安全钳开信号52、门区开关信号。

  如下图所示:



  图4,向轿顶接线盒输入的信号有:上行减速开关77:U信号、下行减速开关77:N信号、同步开关77:S信号。
  如下图所示:

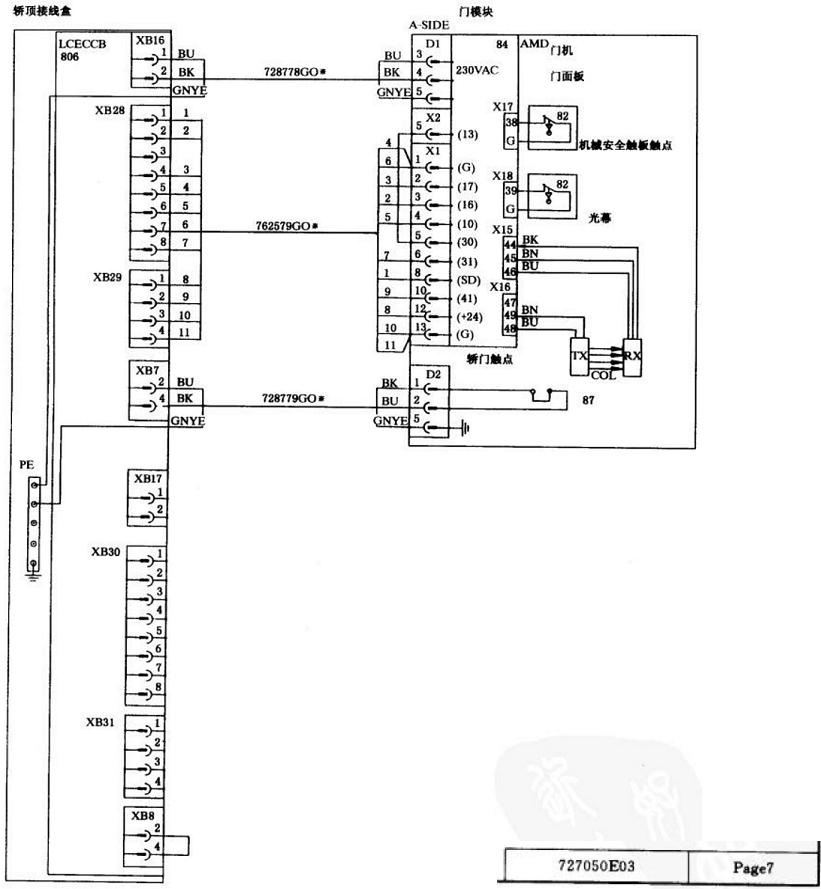

  图5.由轿顶接线盒806经端子XB16向门模块84提供AC230V电源,经X28、X29插座向门机输送主微机发出的开关门等信号。轿门触点信号87,门光幕保护装置发射器TX,接收器RX。

  如下图所示:
