工研院工程师在修正问题并成功试产设计之后，检讨了项目实际耗费的时间，并评估了这个新的FPGA SoC原型验证方法的成果。

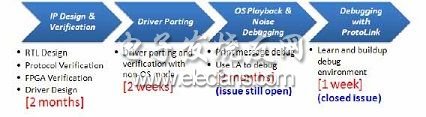

进行RTL设计、仿真、通讯协议验证与FPGA设计实现的时间约为2个月。在驱动程序移植(driver porting )上所花费的时间则短了许多，大约只有2个星期。工程师随后又花了2个月的时间进行验证作业，试图透过硬件逻辑分析器检查 FPGA 内部讯号解决音效问题，同时也在音效驱动程序中增加观察点，以连结并企图找出问题。这种传统的FPGA侦错方法，需要的时间和设计研发的时间一样长，然而对工研院团队而言，相当令人沮丧的是结果仍然一无所获。不过，在经过思源科技提供的应用软件教育训练/支持课程及一星期的实作经验后，工研院工程师使用ProtoLink Probe Visualizer，在短短一星期的时间内就厘清了两大问题!
对工研院而言，ProtoLink Probe Visualizer是一种相当有效的FPGA原型板侦错方法。工程师再也不必局限在传统的侦错方法，而且在实时应用软件中增加观察点也可能会造成其它问题。透过维持原有软件并监测更多FPGA讯号在数百万时脉周期内的实时RTL行为，使用者可以获得所需的能见度，更完美的掌握、更轻松地侦错设计的问题。
总合来说，思源科技Probe Visualizer透过以软件为基础的创新方法，改变了原型板验证的方法，实现丰富、实时的设计能见度，并且让原型板能使用Verdi的侦错威力，使原型板侦错时间比传统的方法大幅缩短一半。
