降低开关电源EMI，需要从噪声源和传播路径入手。首先，对于噪声源，可以通过加吸收电路，减小di/dt和dv/dt来降低其EMI水平，但是这样一来，开关电源的效率将会受到影响，需要对这两者进行一定的取舍。

　　然后是对传播路径进行改进。改进的目的是要使传播路径对于干扰的阻抗增大，阻断其向接收器的传播，而对于电网提供的功率，阻抗要小，从而增加开关电源的工作效率。

　　选取元件时需要尽量选取寄生参数影响小的元件，比如电容的ESR和ESL要尽量小，电感的寄生电容要小等。在PCB以及散热片的位置等设计过程中，也要尽可能增大对干扰传播路径的阻抗，使噪声尽可能少的通过PCB路径传导到接收器。

　　如果以上所有降低EMI的措施都完成了还没有达到EMC的标准，就可以根据前面仿真分析得到的差模和共模干扰的波形对滤波器进行设计。在设计滤波器的时候，也同样要注意元件的布局，还有PCB寄生参数对滤波器阻抗的影响，其本质也是增大对干扰的阻抗，使干扰无法通过传播路径。开关电源设计流程如图5所示。

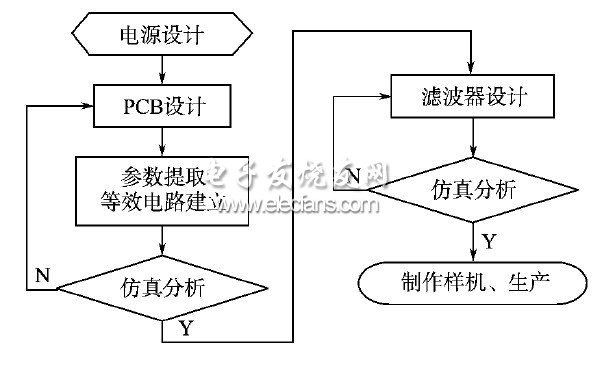

　　图5　开关电源设计流程

　　6　结论

　　综上所述，目前对于开关电源传导干扰的预测方法有时域方法和频域方法两种，由于时域方法需要使用很小的计算步长，需要花费很长的计算时间，容易出现仿真结果不收敛的问题。同时，时域仿真得到的结果往往不能清晰地分析电路中各个变量对干扰的影响。而频域仿真物理意义清晰，更容易判断各参数对EMI的影响，能够为降低EMI提供有力依据，关键问题是建立合理的干扰源和传播途径的频域模型。
