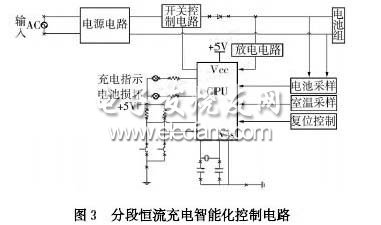

分段恒流充电智能化控制电路如图3 所示。该电路采用CPU 控制，可对充电电池和充电环境温度进行检测，对电池充电进行计时，采样充电过程中电池的电压和电流，对分段恒流充电过程进行控制。
2. 3 智能化分段恒流充电试验研究
根据调整后的分段恒流充电方案进行充电试验，为便于比较，采用与方案调整前的充电试验所用同一型号电池，充电初始状态完全一样。调整方案后的定流充电各阶段的控制参数和充入的电量如表3 所示，其定压充电阶段的控制参数和充入的电量与表2 中的数值相同，调整方案后的分段恒流充电电流曲线如图4 所示。
在调整方案后的分段恒流充电试验过程中，电池没有出现温度过高而停止充电的情况，充电时间缩短了，充电效率也提高了，并且整个充电过程均按设定的程序自动进行，完全不需要人工干预，实现了智能化的快速充电。
3 结语
采用容量梯度法确定恒流充电终止标准参数，减小阶梯恒流充电电流下降梯度，并辅以电池温度过高则停止充电的保护控制，可实现动力电池的智能化快速充电控制。试验结果表明，这种恒流充电控制方法可有效缩短充电时间，提高充电效率，延长电池使用寿命。
