DSP芯片中的HPI(主机接口)是为了满足DSP与其他的微处理器接口而专门设计的。他分为HPI—8和HPI1—6，分别针对具有8位和16位数据线的单片机。每一种又分为标准型和增强型，区别在于标准型只可以访问固定的地址空间，而增强型可以访问整个DSP的片内存储器。利用C5402的增强型8位并行主机接口(HPI)与单片机通信。

　　VC5402DSP的外部I/P引脚用的是3.3V的逻辑电平，而大部分51单片机用的是5V的逻辑电平。前者输出高电平，最小值为2.4V;后者输入高电平，最小值为2.0V。所以前者的输出可以直接接到后者的输入。但是前者允许输入高电平最大值为3.6V，而后者的输出高电平一般都在4.6V以上。所以前者的输入和后者的输出不能直接连接，需要做电平转换。如果引脚数量少，可以直接用三极管电阻来转换。这里由于引脚较多，所以选用TI74LVC16245A芯片来进行电平转换。硬件电路如图3所示。

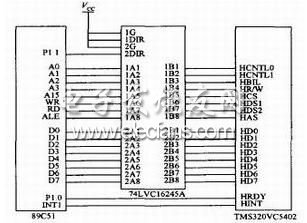

　　图3　通过电平转换芯片实现

　　HPI的数据传输分为2部分：外部传输和内部传输。外部传输是指主机和HPI寄存器之间的传输，由主机发出指令完成。内部传输是指HPI寄存器和DSP内部RAM之间的传输，由DSP内部的DMA控制器自动完成。主机在进行外部传输时，要先检查内部传输是否完成，这是通过检测HRDY信号实现的。外部传输操作的一般步骤是：检查HRDY信号的电平。为高，表示可以进行传输;为低，表示DSP正在进行内部传输，此时不能进行外部传输。主机发出指令，设置HCNTL0，HCNTL1，BHIL，HR?W信号的状态，以确定读或写的寄存器以及字节的选择。主机发出时序控制信号，按时序进行操作，从而完成一次外部传输。

　　结语

　　利用McBSP的方法，硬件结构简单所用芯片少，但是将占用片上系统中为数不多的同步串行口资源，而且也要占用DSP的处理时间。HPI方案比较简单，附加硬件少、成本低、数据吞吐量非常大，但不适合于实时控制的场合，因为工作中可能将DSP挂起，影响实时工作。
