初部判断为电源保护，拆机测量电机工作电压为35V，芯片电压为5V．正常，换同样电源板故障依旧。该机因经常带电热拔插打印线造成门阵IC2(E05824YA)损坏和74LS06接口电路烧毁，仔细检查接口各脚阻值无异样；检查打印头驱动管及电机驱动IC都没找到原因。

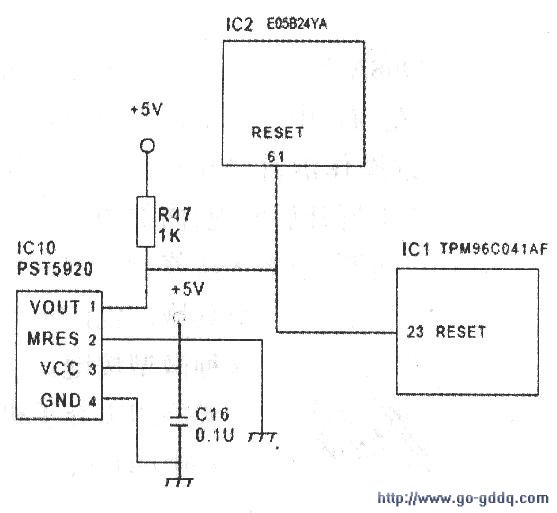

　　按照修板三步曲：供电一复位一时钟，供电电压已查，正常，接着检测复位电路，相关电路如图所示，检测复位IC(PST5920)复位输出端VOUT，电压只有2.6V（正常应为5v）。打印机上电后，用镊子短接R47．这时打印头有“吱”声，且马上出现回位移动的声音，似乎故障点找到了。但换了个复位IC，无果；测R47阻值正常，这时断掉VOUT1到IC2(61)脚的线路，上电，VOUT电压恢复到正常的5V，并且打印机有正常复位自检的声音，从料板上拆一块子把IC2(E05824YA)更换后，打印机恢复正常。
