2 设备各组成部分设计
2．1 射频发射接收电路设计
    射频发射部分采用DF发射模块，其工作频率为315MHz，采用声表面波谐振器稳频，频率稳定度极高。特别适合多发一收无线遥控及数据传输系统。DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变，其发射距离随着电压的升高而变大。通过测试，遥控距离在离站台30～50m为宜，因此将工作电压设置为3V左右，根据不同站台的地理位置和环境条件的不同还可以进行调整。发射部分电路如图2所示。

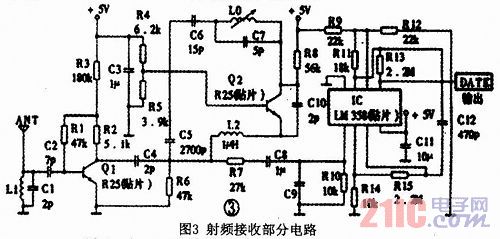

    射频接收部分仍采用DF模块，该模块的输入端天线有选频网络，输出端具有波型处理电路，可以减少噪声信号对该系统的干扰，该模块自身辐射极小，模块背面安装网状接地铜箔，减少了自身电磁信号泄漏和干扰信号的影响。接收部分电路如图3所示。

2．2 控制电路设计

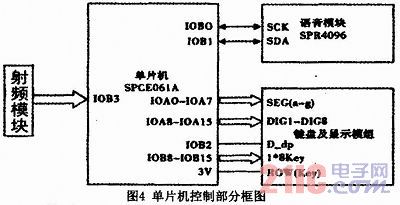

    本设计的控制核心采用凌阳公司的16位单片机SPcE061A，语音存储采用凌阳公司的SPR4096芯片，键盘及显示采用凌阳公司的键盘及显示模块。控制电路原理如图4所示。
