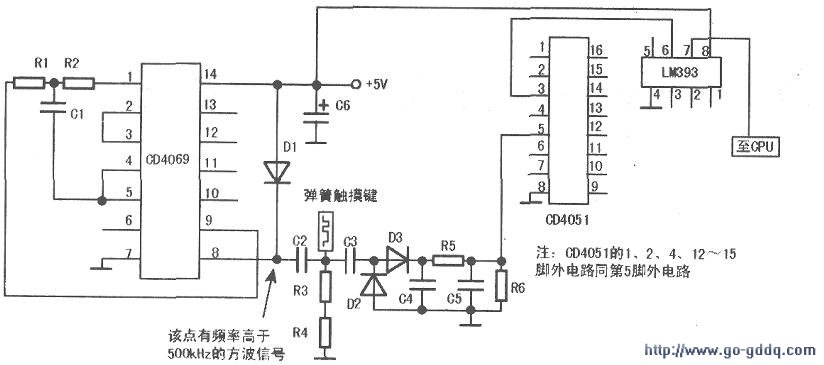

该控制电路简图如图所示，其原理如下：四比较器CD4069与①脚外围的Rl、R2和Cl组成一个500kHz左右的方波发生器，从CD4069⑧脚输出，经C2耦合到由R3、R4、C3、D2及D3组成的检测电路中，然后通过R5送往CD4051⑤脚的内部电路。CD4051是一块8选1的译码器，其①、②、④、⑤、(12)～(15)脚为电平输入端，③脚为编码信号输出端，输出的高低电平变化的电压就是编码信号，该信号被送到CPU内部电路进行进一步处理。

　　当用手指触摸到弹簧电极盘上面的面板时，由于弹簧盘上已经叠加了500kHz的高频信号，也就相当于在R3、R4的两端并接了一只电容，电容对于高频信号而言属于导体，这样就使电极上的电压降低，从而使CD4051的⑤脚电压降低，CD4051③脚输出电压也就随之改变，变化的电压在LM393内部和⑤脚电压进行比较，从而使输出端⑦脚电平翻转，该电压送人CPU电路，CPU就会通过不同的编码信号做出相应的控制。
