常见故障分析与维修
　　
　　故障现象1：在正常状态下，按试验开关AN1，Lal、La2偶尔能亮，拔下电源插头模拟突然性停电，Lal、La2很难再亮。

　　分析检修：经检查Cl失效，在正常状态下下端电压不能完全达到0.68V-0.73V，当m现突然停电时，由于充电电压随之消失，无法使Q3迅速导通，进而影响Q4和Q5，从而导致Lal、La2很难再亮。

　　故障现象2：在正常状态下，按AN1和模拟突然停电，Lal、La2均不亮。

　　分析检修：此故障大多是由于连接线有问题所致，因为所用的导线比较细，芯线强度有限，容易在导线的焊接点处出现断路。

　　同时也要注意检查后备电池的接点是否开路，因为一旦出现开路就会使充电电压大幅增加，而且充电电压加在D6和D7正极卜．的电压几乎相等，均为7.9V左右，因此D6对D7已经起不到封锁的作用。尽管电路在设计方面已采取了相应的保护措施，但当Q4或Q5 r作点发生变化时，就会使Lal、Lal过压，导致其老化或损坏。

　　故障现象3：在正常状态下，按AN1试验开关，Lal，La2亮；模拟突然停电Lal、La2不亮。

　　分析检修：检查自动转换电路各元件未见异常，后备电池也未出现开路，测试电池发现没有电压，而且发现多台灯具都有这种状况，分析认为灯具所采用的后备电池性能比较差，过充或过放都容易造成电池失效，表现出的现象是永远充不满电（和那种“一充即满，一用即光”有所不同），测两极电压为0V。实修时应注意检查，看看电路是否存在“过充”和“过放”问题。

　 维修资料
　　
　　利用面板上3个开关和3个指示灯，对灯具进行检查，具体方法如下：

　　在正常状态下按住AN1时Lal、La2亮，松开后熄灭。同时，松开AN1后充电指示灯LED3会亮一会儿再熄灭。如果充电指示灯原先是亮的，按住AN1则熄灭。

　　在正常状态按AN2、AN3均无效。在应急状态下按AN1无效。Lal、La2亮时，按AN2熄灭，再按AN3，Lal、La2亮，但充电指示灯始终不亮。如果在上述检查过程中出现异常，即表明电路存在问题。

　　Ql控制故障指示灯对电路自检。在正常状态，如果电池未装和存在开路，Ql就会导通，黄色故障指示灯亮，而在应急状态时，Ql始终不会导通。Q2控制充电指示灯，充电时红色指示灯亮，充满时熄灭。Q3为自动转换，一是利用Cl储存的电压实现瞬间转换，二是利用Q4的导通来维持自身的持续导通。另外，当电池放电低于85%时，Q3会自动截止，防止过放。Q4和Q5为Lal、La2的控制开关，正常状态时截止，应急状态时饱和导通；当电池未装或存在开路时，Q4、Q5自动变为弱导通，起到限流作用，保护Lal、La2。

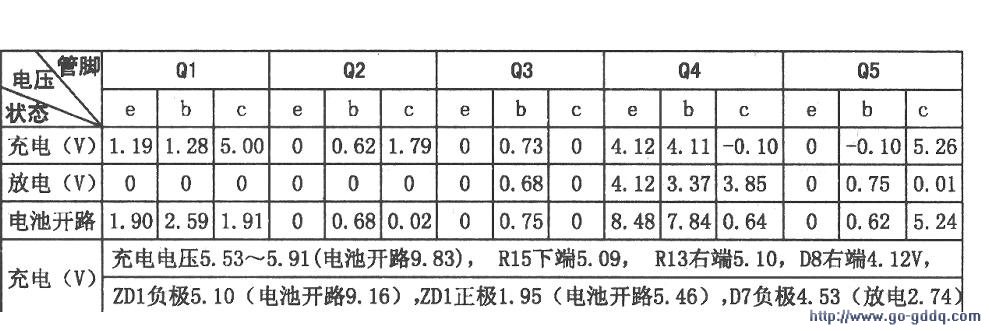

　　Q1～Q5管脚工作电压见表。
