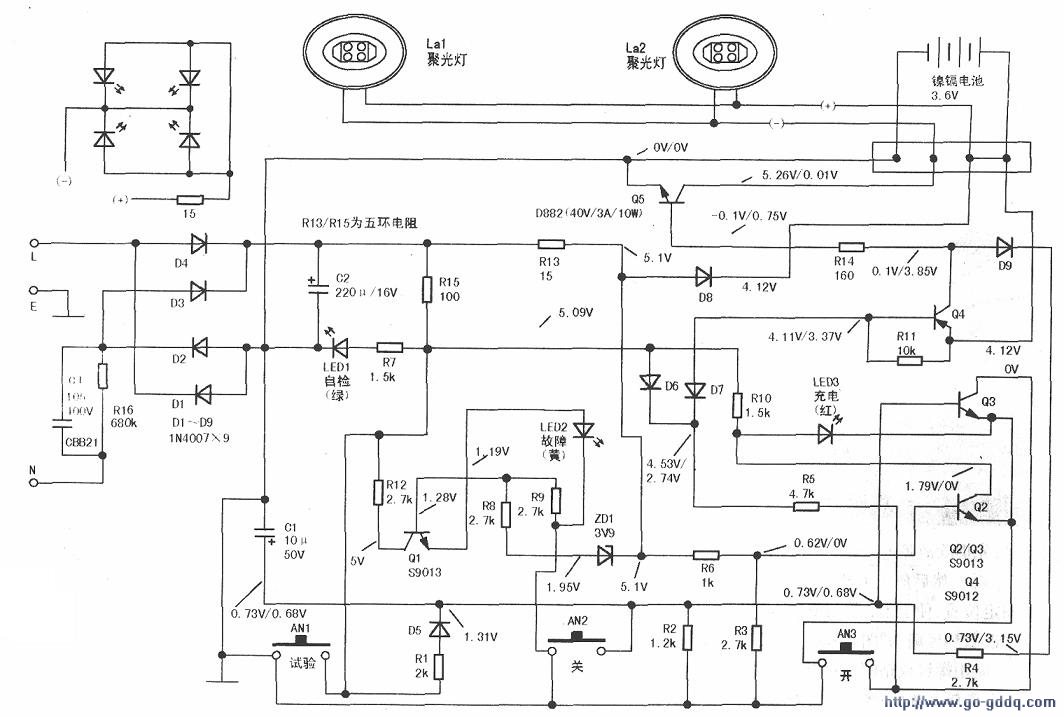

本文介绍的LAT型消防应急照明灯安装在一般工业与民用建筑中，以便停电时，为人员的疏散或消防作业提供应急性的照明，同时该灯具还具有“自检”和“自保”功能，是一款全自动型消防应急照明灯具。内部电路如图所示。

　　电路工作原理分析
　　
　　
　　1．正常状态的自动充电电路
　　
　　市电AC220V经C4、R16降压，由D1～D4整流、C2滤波，形成5.5-5.9V直流充电电压（与电池电压高低有关系），经R13限流、D8隔离，加到镍镉电池组正极，进行自动充电。在充电时，由于R6和R3分压为Q2的b极提供偏压偏低，Q2截止，此时红色充电指示灯LED3经Rl0可获得1.79V电压而发光，表示电池处于充电状态。当电池充满时（实测约为4,37V），Q2的b极偏压增高并使Q2导通，c极电压降低，LED3熄灭，表示充满电后自动转入涓流浮充状态。

　　2．应急状态的自动放电电路
　　
　　在充电过程中，充电电压经R15加到D6正极，在D6和D7的负极形成4.53V电压，该电压将D7封锁住，使D7无法导通，导致Q4的b极无偏置，使Q4截止。正在充电时，即充电灯亮时，Q4的c极电压为一0.1V；当电池充满时，即充电灯灭时，电压变为0.03V，Q5都因b极偏压太低而截止，此时c极为高电位，电压在4.27～5.91V之间变化，所以在充电的全过程中，Lal、La2聚光灯不会亮。

　　当突然停电时，充电电压立刻消失，但在充电过程中，充电电压经R15、R1、D5向Cl充电，并在Q3的b极形成的0.73V电压不会立刻消失。另一方面，当充电电压消失后，封锁在D7负极上的4.53V电压也随之消失，即D6对D7的封锁被解除，电池电压立刻经Rll、D7、R5加到Q3的c极并使Q3导通。Q3导通后，为Q4的b极提供不小于0.7V的偏压，使Q4饱和导通，从而也使Q5饱和导通，电池经Q5放电，将Lal、La2点亮。同时电池电压经Q4、D9、R4(取代Rl和D5)继续向Cl充电，保证Q3持续饱和导通，于是电路自动转入应急照明状态。

　　3．自动故障检测
　　
　　当电池未装、失效或开路时，由于负载减轻引起充电电压由5.91V上升到9.83V，经R13加到ZD1负极电压为9.16V，ZD1被击穿，使Ql的b极由1.28V升至2.59V，Q1导通，黄色故障指示灯亮，提示电路出现故障。同时，D8负极充电电压由4.12V上升到8.48V，加到Lal、La2正端，该电压又加到Q4的e极，经Rll、D7、R5、Q3到地构成通路（当电池出现问题时，D6将对D7失去封锁作用，见下文“故障2”），但为Q4提供的偏置只有0.64V(测Q4的b极电压为7.84V)，所以Q4仅为弱导通。Q5的b极电压为0.62V，则Q5也变为弱导通，在其内部有5.14V左右的压降，此时Lal、La2虽然比正常状态亮，但不至于烧毁。

　　4．过放电自动保护
　　
　　由C1、Rl、D5、D9、R4及Q3组成的自动转换电路，不仅可以实现正常和应急两个状态间自动转换，同时又可为后备电池过放电自动保护。在应急状态时，电池电压经Q4、D9、R4向Cl充电，使Q3在转换过程中保持饱和导通，Q4、Q5工作，将Lal、La2点亮。为了电池的使用寿命，不希望放电时间过长，所以当电压放电低于额定电压的85%时，通过电池电压向Cl充电能力的自然下降使Q3截止，从而达到过放电自动保护目的。该灯具在“自检”和“自保”两个方面的设计，都是一种电路两种用途，非常巧妙。
