一、工作原理简介
　　

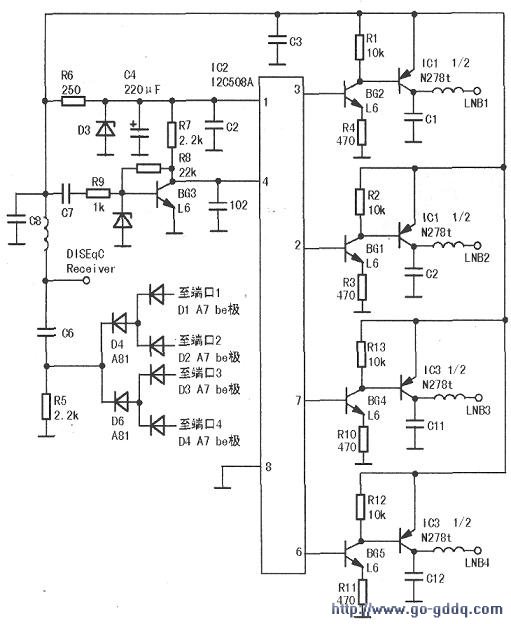

　　该开关的控制电路实绘图如图所示，元件序号是PCB板上标注的，元件型号是根据实物上标注得来的，部分元件（如电容）上面没有标识。另外，DiSEqC(戴瑟)1.0指令识别芯片IC2上的标记已经被抹掉，但比较其他型号的四切一开关后发现，此芯片与常见的四切一开关所用芯片12C508A在体积、外围布线等方面都差不多，所以笔者认为该芯片很可能就是12C508A。其工作原理大致如下：从DiSEqCReceiver端口传来的载有DiSEqC指令的22kHz中频信号，经C7、R9选频后送入BG3进行倒相放大，放大后的约1.8V（准确的说是在1.8V左右波动，波动的原因是22kHz连续方波信号造成的，其所载数据字节FO-F3为LBN1，数据字节F4-F7为LBN2，数据字节FS-FB为LBN3，数据字节FO-F3为LBN4，类似于彩电中的IIC信号）信号送到IC2的④脚，通过内部相关电路识别后从②、③、⑥、⑦四脚中的一脚输出高电平开通某路导通。比如当DVB送来的是LNB1开通信号时，则从IC2③脚送出约5v的电压使BG2导通，IC1中的PNP三极管因基极呈低电平也随之导通，导通后其c、e两极几乎是短路状态，即DiSEqCReceiver端口与LNB1端口直通。

　　R6、D3.C4为整个开关提供5V电源，D5是钳位二极管以保护BG3。C6、R5、Dl、D2、D4、D6、D7及D8构成保护电路，用二极管（其中Dl、D2、D7及D8是用贴片三极管A7的be极来代替的）来防止天线电流的倒流，从而完成LNBl-4的自动切换。

　　二、检修方法与实例
　　
　　在正常切换时，应只有一路端口有电压输出，可用电压表测量或外接一只小电灯试验，若不正常，要小心打开其密封外壳，再测量IC2相应的引脚是否有+5V输出，若有则说明是BG1、BG2、BG4、BG5、IC1或IC3损坏，IC1或IC3表面看上去是集成电路封装，但实质上就是两只PNP型三极管，可以用常见的S8550、A92、B564等代替；若IC2相应端口输出电压不正常的话，则要检查以BG3为中心的选频放大电路，该部分若正常的话则说明IC2损坏，因IC2为专用集成电路，损坏后一般无处购买，亦无修理价值，只好换用新的了。
